相信大家應該會注意到，在使用水泥濕法安裝的大理石地面,特別是經過水晶護理，翻新過的地面，經常有白華返出的現象。

1、輕者如一層薄霧，可用中性清洗劑擦除；

2、重則結成一層白霜，要用結晶劑鋼絲棉打磨才可除掉，并且很快又會出現；

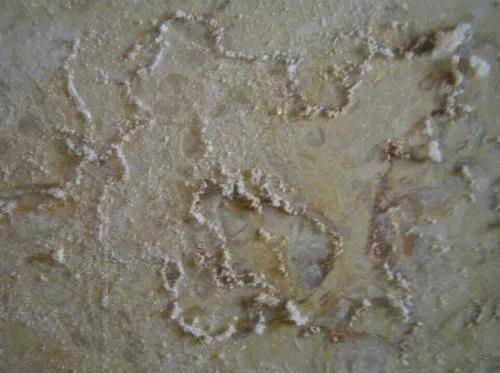

3、更有重者會出現石材表面點狀脫落，或沿花紋線路蹦渣掉塊，或出現斑點狀片狀的粉化現象；

但是這種現象并不是絕對要發生的，有許多同樣進行了水晶護理，或整體處理打磨翻新的地面，并未發生返白華現象。

經過調查分析，在這里對其原因進行探討和探索解決方法。

原因一：

打磨地面前未做防護處理，未做接縫密封，造成水分進入石材與石材接縫處，水分大量的被石材及下層砂漿所吸收，與上面講的一樣，會造成后期白華生成。

原因二：

石材防護沒有做好，或沒有達到養護期，就進行了安裝，特別是使用了水性防護劑，而又未能達到足夠的用量和足夠的養護時間，就進行了濕法水泥鋪裝。

這些石材在接觸了水泥漿后會很快地在堿性液體中失去防護效果，并且隨著水分的蒸發把石材中的防護劑帶到石材表面，在最初只是一層薄霧狀態可以擦除，而隨著時間的拖長，被蒸發的水分帶到表面，并沉積在表面的防護劑，會形成硅石樹脂和鈣鎂質的混合體。

也會在石材表層的下面形成鹽結晶層，因具體石材不同、嚴重程度不同，會表現為崩渣粉化現象，或是表現為擦不掉的白華層。

這種現象與夏季空氣潮濕有直接關系：

石材切割后不易干燥、涂刷防護劑不易飽滿、涂刷防護劑后(特別是水性防護劑)不易蒸發、養護期需要增長、養護期內易被雨水淋濕等等原因都會造成石材防護劑部分失效，并引發上述情況。

原因三：

施工時和施工后地面含水量過高。石材經過防護后，一般降低吸水率70%~85%左右(指在一定的時間內)，也就是說，在長期有水的情況下，石材還是會吸收一部分水分的。

特別是一些密度較低、孔隙較豐富的石材，本身吸水率就很高，即使使用了石材防護劑，也會吸收一定量的水分。如果在基礎含水量過高的情況下，空氣中相對濕度再高一些不利于水分蒸發。

這時，石材內就會聚集含有雜質的水分，并逐漸溶解石材本身。不論這些水分是呈酸性還是呈堿性，都會溶解石材中能夠被其溶解的物質。在這些水分有條件蒸發時，便會將被溶解了的物質帶到石材表面，水會變成氣體蒸發，而不能汽化的物質則沉積在石材表面，結晶、并形成白華現象。或者如果在石材內形成多水化合物的鹽類，就會出現黑斑和水斑等現象。

這種現象多發生在水房的門口附近，施工時水分集中的地點如攪拌水泥未用墊板，直接造成混泥土局部含水量高，以及門口與外界直接相連的部位，雨水可以直接平移進來，也有發生在室外地面與室內地面未做斷橋處理的(防水處理)部位，造成室外地面吸收的雨水平移至室內地面。偶然也會發生在室內濕度過高，地面(墻面)反復結露，吸收大量水分的情況下。

原因四：

水晶護理，并不是說水晶護理會造成地面返白華，而是不合理的水晶護理會造成后期白華現象。這種情況一般會發生在剛翻新后的石材立即做水晶護理，或剛剛鋪裝完的石材立即做水晶護理的時候。

我們知道大多數水晶護理劑(粉，液)都是呈酸性的，而大理石是鈣鎂質石材，當石材含水量較高時(石材含有液態的水分)晶硬劑接觸石材，會很快的被石材內的水分溶解、稀釋并吸收到石材內一小部分，停留在石材內以待蒸發。而呈酸性的液體對鈣鎂的石材的溶解是非常快，而且充分的形成飽和溶液。

當水分蒸發時就會更多的帶出一些被溶解物質并沉積在石材表面，形成的速度大大的超過前面三種情況，往往在水晶護里的第二天就會出現，一周內就會達到很嚴重的情況。有時其至造成表面變質，粉化，起皮等現象，非進行較深的打磨翻新解決不了問題。

針對這些現象及原因的分析，筆者對預防返白華現象提出如下方案，供大家參考和商搉。

一、施工和環境對石材的影響是不可忽視的，首先要正確的認識石材做為一種微孔的硬質裝飾型建筑材料，是不能在多水的情況下長期浸泡的。一旦污染必定影響裝飾效果，而水本身和由水帶進石材內的其它物質都是污染源，都是造成石材裝飾效果下降的原因。

因此，對于鋪裝石材的部位一定要營造一個干燥的環境。包括施工當中對這些部位也要保護起來，不能使這些鋪裝石材的基礎含水量過高。應該說保持干燥是防止石材被后期水性污染而造成白華的關鍵。

所以，認識到裝飾石材，特別是大理石不可以長期在有水環境下使用，是施工部門、設計部門，以至甲方單位都應注意到的，在這些環節中不認識這個問題，不解決水源污染的問題大理石在后期出現返白華，或更嚴重的現象幾乎是不可避免的。切斷水源保持干燥環境是防止大理石后期返白華和粉化的關鍵一環。

二、石材防護劑一定要做到位，在夏季用于濕鋪地面的石材防護要從兩方面嚴格把關，首先石材本身要干燥，這種干燥是指在空氣中自然陰干，并不需要人工烘干，架開陰干的時間要比春秋季節長一些。切不可在石材含水量較高時涂刷防護劑。

再者，對于各種不同的防護劑要選擇好，從防止堿性液體反滲的能力方面來講，首選應是氟素系列的防護劑，再則是硅氧烷溶劑型的，而水性防護劑對于堿的抵抗能力就更差一些。

如果選用水性防護劑用量一定要加大，最好用浸泡法做防護。并且一定要加長養護期。最好能平放養護一天后再立起架開養護兩天，立起過早會出現陰陽臉現象。當然其它類型的防護劑也要按說明做好，并增加一天的養護期以確保防護質量。

而防止空鼓的底面防護劑，不論水性、油性都是成膜型的，一定要涂二～三遍以上，才能保證膜層完整減少氣泡孔，增加防水性能。而涂刷一遍只能起到界面劑作用并不能增加防護性。許多人認為肉眼看起來膜層已很好，但如果放大幾十倍，就會看到干燥時形成的微孔。

這些微孔是完全可以透過水分的，因此最少涂兩遍才能減少這些微孔的存在。所以科學的、認真的選擇好和使用好防護劑是確保石材鋪裝后不返白華的關鍵。

三、石材翻新與晶硬護理。首先，剛鋪裝完的石材不可過早進行翻新和晶硬護理，應該在一個月左右甚至更長一些時間后再進行這項工作。這時，水泥的水合反應已完成，多余的水份已基本蒸發完，有些該出現的問題也都出現了。

這時做清洗、翻新、護理等項工作，都將事半功倍。可以較好、較節約的完成清洗、翻新、護理工作，特別是水晶護理。如果石材含水量偏高一定會出現白華現象，要打磨許多次直至石材基本干燥了才不再返白華，費工、費料對石材本身也有破壞性的影響。

這一點應極大地引起甲方和施工單位的注意。在夏季的北京，石材在未干燥前做水晶護理得不償失。對于石材護理部門也要認識到這一點，否則，返工將是必然的，而且是不止一次的。

在石材需要打磨、翻新時，對石材本身的保護很重要無論石材是否做過防護，都應該用滲透性強一些的防護劑認真的再做一遍(最好選用氟素系列防護劑)，對于吸水率高的石材應做兩至三遍，并且一定要通過養護期后再進行打磨。打磨前，要把石材與石材之間的縫隙補嚴密。有時看似很嚴密的縫隙，水還是可以大量的流進去。

近年來推行的無縫化處理，就是在打磨前將縫隙人工切開，再填補優質的樹脂膠，盡可能的密封石材之間的縫隙。其目的不僅是美觀和后期自潔性好，很重要的一點是防止打磨中大量水分通過石縫流入石材下面，積存起來，日后再返上來，造成表層污染。

因此，打磨前開縫補膠是正確的而打磨后(有時是粗磨后)再開縫補膠是錯誤的，在翻新大理石地面時會造成返白華，在翻新花崗巖地面時會造成水斑不干現象。

而這兩種現象幾乎都是不可接受的，后期治理起來人力、物力、財力都要在付出許多。甚至有些特別嚴重的部位會造成重新拆舊鋪新的情況，那樣損失就更大了。

根據以上的分析小編認為，只要在石材鋪裝前科學認真地使用好防護劑，施工時營造出相對干燥的環境、使用中有效地阻止水源性污染、翻新中保護好石材本身、密封好石材縫隙、晶硬護理時確保石材本身的基本干燥。這幾點是防止大理石地面在潮濕季節返白華的關鍵所在。
