第一章 青石欄桿雕刻及安裝技術簡介

石欄桿具有很強的表現力，可雕刻出各種古典式樣的圖案。有著時尚、美觀、環保、抗老化、不變形的性能優點，可廣泛用于市政、水利、公園、交通橋梁等護欄工程。

石構件的制作安裝工藝是先人留下的寶貴財富，很多工藝的口訣都是工匠在操作中形成了自己的習慣，并一代代口傳親授，薪火相傳。

石欄桿種類繁多 各種石材 石料都可制作，市面上常見的石欄桿有青石欄桿、漢白玉欄桿、花崗石欄桿。

石欄桿優點有如下幾個方面：

1、石欄桿美觀，兼具裝飾性和實用性。在我國古代著名的建筑物中的護欄基本上選用的都是石材護欄，如天安門金水橋上的漢白玉欄桿、盧溝橋上的石獅子欄桿、趙州橋上的橋欄桿等等，在這些著名的工程上面，石欄桿起到了非常重要的裝飾作用和防護作用。

2、石欄桿使用時間長、易于保養。上面所說的金水橋、盧溝橋、趙州橋，少則有百余年的歷史，多則有上千年的歷史，而上面的石欄桿依然能夠保存完好，這充分說明了石欄桿的使用時間很長。

3、石欄桿價格適中，只要不是選擇高檔裝飾石材和要求雕刻非常精美，大多數的石欄桿價格都不算貴。其中以青石欄桿最為物美價廉。而且石欄桿品種也非常的多，從顏色到樣式，均可自由選擇，可以完全按照設計師的要求來定做，能夠充分的融入到周圍的環境當中。

為了將這些能工巧匠的寶貴經驗進行總結歸納，大力推廣石欄桿的使用，結合遵義市茍江大道道路工程二標段河岸石欄桿的施工經驗進行總結。

第二章 相關規定及規范要求

1、廣州市城鄉建設委員會關于《廣州市城市建設精品工程研究和案例展示》之優質分部分項工程展示征集內容的函；

2、《古建筑修建工程質量檢驗評定標準》（南方地區）CJJ70-96。

第三章 石欄桿圖案雕刻及安裝質量要求

1．石欄桿圖案雕刻質量要求

⑴雕刻圖案應符合設計或業主要求。

⑵雕刻圖案質量和效果與工匠藝人的傳承風格和技術水平有關，本工程雕刻藝人來自于貴州省惠水縣。

⑶雕刻前應仔細選擇材料：半成品青石板（條）不得有裂縫、隱殘、污點、紅白線、石瑕、石鐵等缺陷。

2．石欄桿安裝質量要求

⑴石欄桿應豎直，直線段應順直，曲線段應圓順。

⑵青石欄桿構件品種、質量、加工標準、規格尺寸、標號、色澤應符合設計要求。

⑶石欄桿構件的榫長應達到設計要求（若設計無具體要求，一般榫長不少于60mm）。

⑷各構件連接應緊密，牢固可靠。水泥漿強度初凝后，在強度未達到設計強度的75%前，不得受碰撞或搖晃，若出現節點松動應拆除各構件重新安裝。

⑸安裝完成后，應對欄桿立柱、扶手、攔板棱角進行打磨。

⑹用水清洗石欄桿表面的泥垢、水銹、粉塵等雜質。

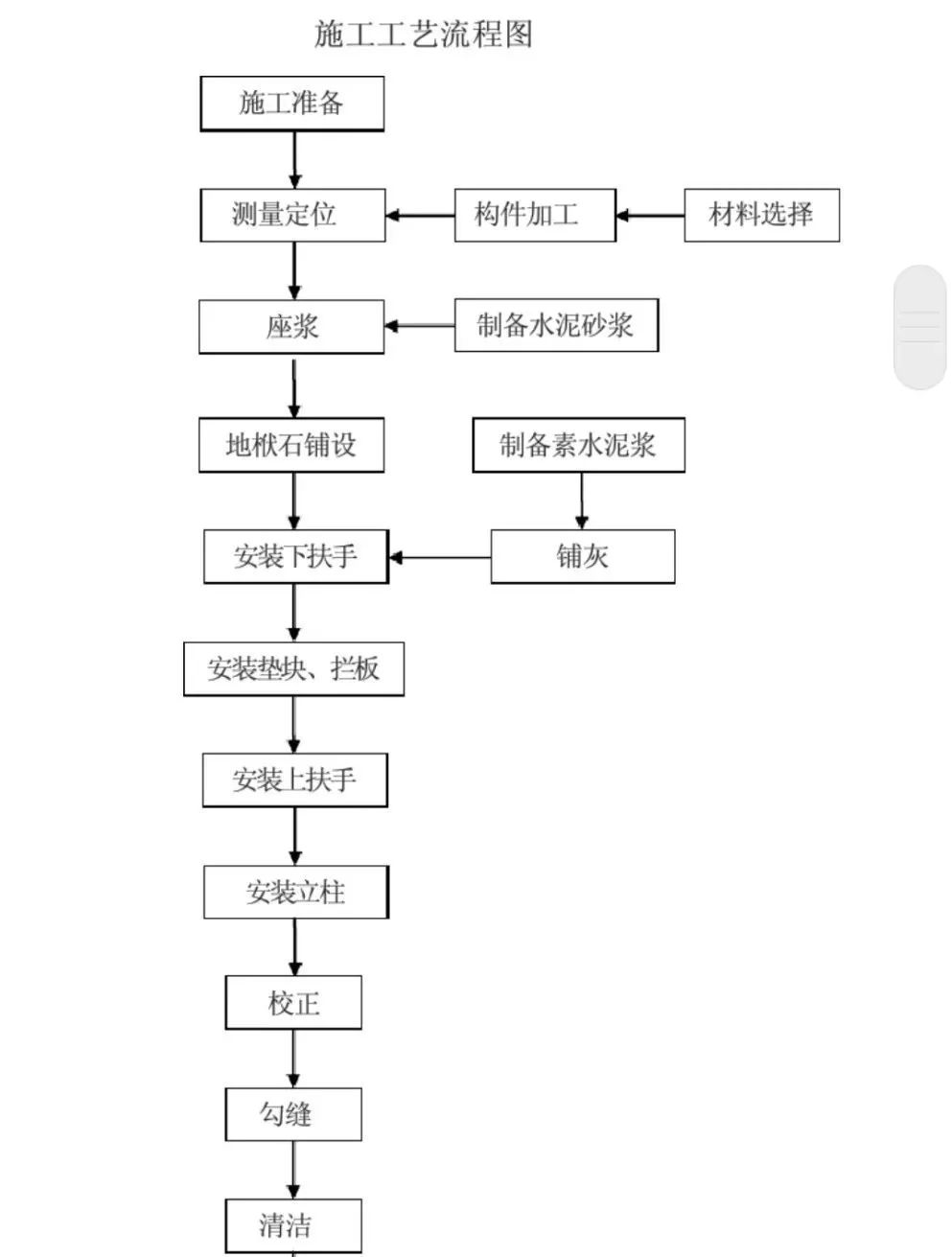

第四章 施工工藝流程

本工程的施工程序如下：

材料選擇→構件加工→安裝地袱石→安裝下扶手→安裝下墊塊→安裝攔板→安裝上墊塊→安裝上扶手→安裝立柱→勾縫→棱角打磨→清洗。

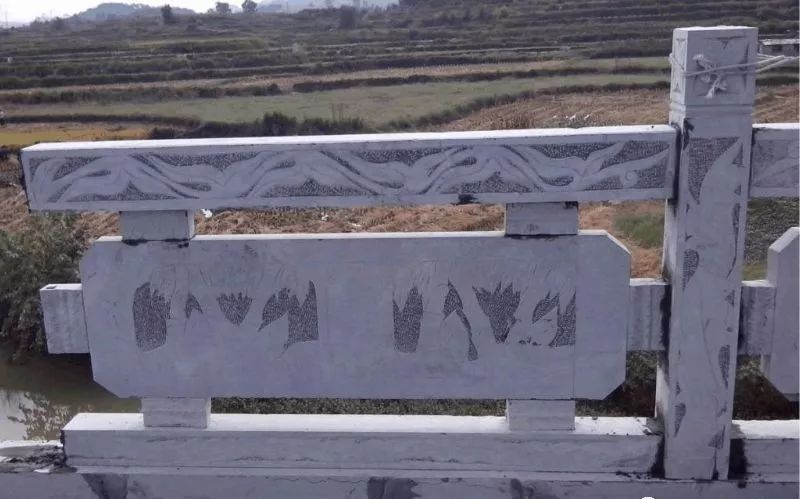

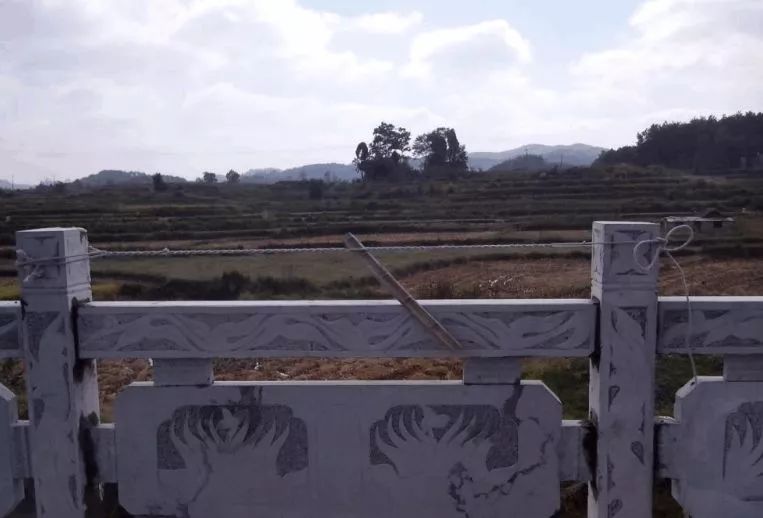

石欄桿組合示意圖

1-地栿石 2-下扶手  3-墊塊 4-攔板 5-上扶手 6-立柱

1. 構件加工

選擇無裂縫、隱殘的青石半成品，可用鐵錘仔細敲打，如有噹噹作響之聲，即為無裂縫隱殘之石欄桿構件，如用叭啦之聲，則表明青石欄桿構件有隱殘。避免加工雕刻過程中斷裂，費工費時。石紋的走向應符合構件的受力要求，地栿石應為水平走向，柱子、角柱等應為垂直走向。

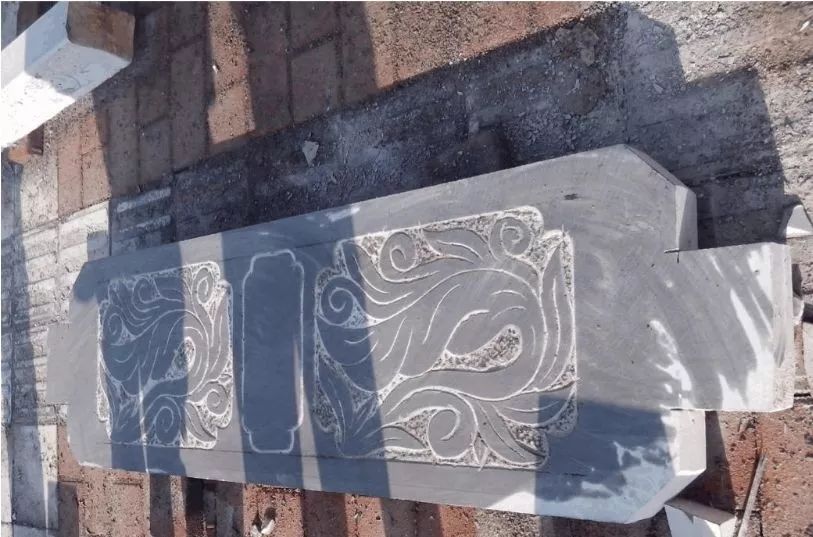

構件加工

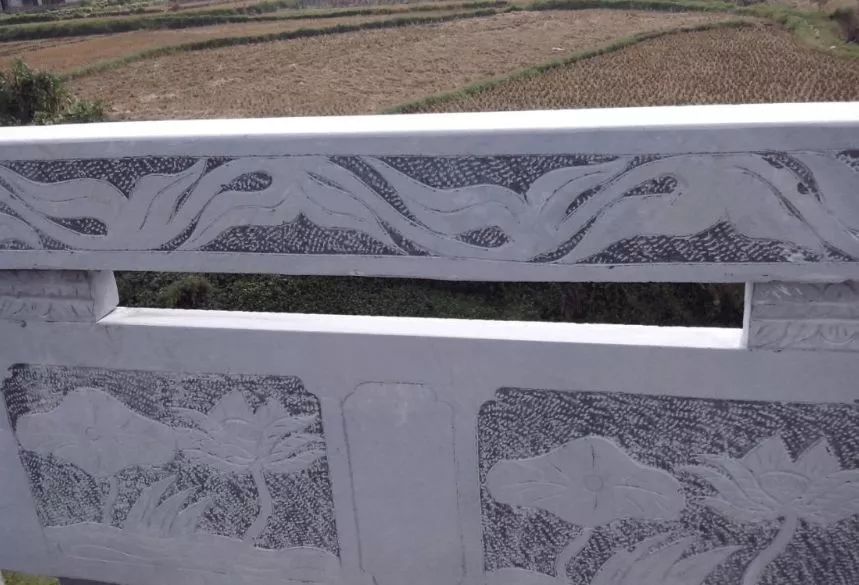

成品構件

2. 石欄桿地栿石的鋪設

⑴地栿石鋪設前，先將基礎墊層上的泥土、雜物等清除干凈。

⑵拉通線確定中心線及邊線，并彈出墨線，然后按線穩好地栿。

⑶地栿石鋪設時應先座漿，即先在基槽底攤鋪水泥砂漿，按線用撬棍將地栿石點撬找平、找正、墊穩，保證內外水平一致，然后用大麻刀灰勾縫。

⑷最后將石面沖刷打點干凈。

3.下扶手鋪設

⑴在地袱表面拉通線確定中心線及邊線，并彈出墨線。

⑵清除地袱、扶手表面雜質，在地袱表面鋪薄層凈水泥漿，安裝下扶手。

4.攔板安裝

⑴攔板安裝前應將表面清掃干凈。

⑵將下墊塊按設計位置安裝在下扶手上，當墊塊與扶手間縫隙較大時，應采用云石膠灌縫。

⑶攔板安裝前應在立柱和下扶手上彈出構件中心線及兩側邊線，校核標高。攔板位置線放完后，按預先畫好的攔板圖進行安裝。

⑷坐漿：攔板安裝前將柱子榫槽清理干凈，刷一層水灰比為0.5的素水泥漿，隨即安裝，以保證攔板與立柱之間不留縫隙。

⑸攔板搬運時必須使每條繩子同時受力，并仔細校核石料的受力位置后慢慢就位，將挑出部位放于臨時支撐上。

⑹將攔板輕抬對準立柱榫槽就位。

⑺攔板安裝就位后仔細與控制線進行校核，若有位移，應點撬歸位，將構件調整至正確位置。

5.上扶手安裝

⑴將上墊塊按設計位置安裝在攔板上，當墊塊與攔板、扶手間縫隙較大時，應采用云石膠灌縫。

⑵將上扶手輕抬對準立柱榫槽就位。

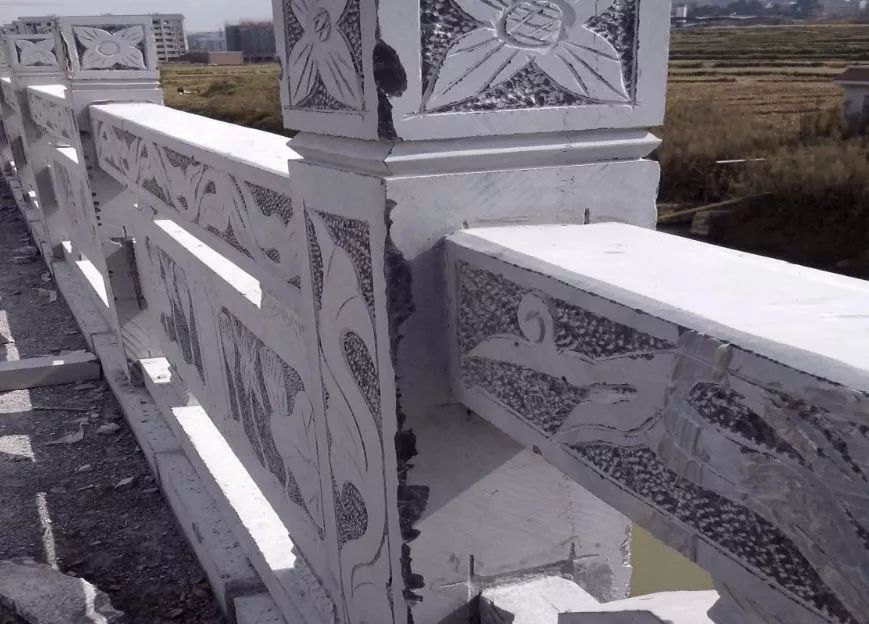

6.立柱安裝

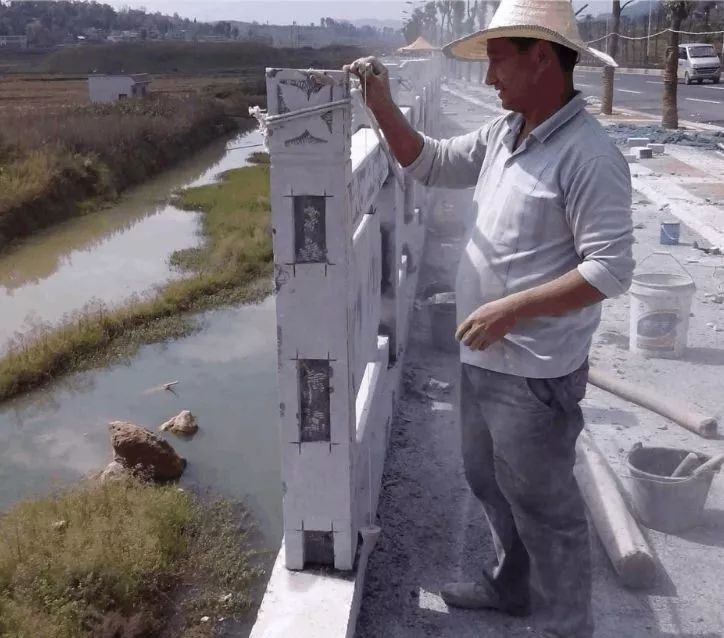

⑴拉線安裝，在柱座面上彈出柱身邊線，在柱座側面彈出柱身中心線，安裝時柱頂石上的十字線應與柱中線重合。

⑵立柱安裝時，應將立柱榫頭和地栿石的榫槽、榫窩清理干凈，先在榫窩上抹一層水灰比為0.5素水泥漿，厚約10mm，且在立柱榫槽內塞填水泥漿，再將立柱對準中心線砌上，如有豎向偏斜，可用鐵片在灰縫邊緣內墊平。

⑶安裝立柱時，應隨時用垂球檢查整個柱身的垂直度，如有偏斜應利用節點活動間隙調整，不得用重力敲擊方法糾正。

⑷立柱頂端采用尼龍繩緊固。

7.勾縫

如石料間的縫隙較大，可在接縫處勾抹云石膠，云石膠的顏色應根據石材的顏色進行調整，采用白水泥進行顏色可達到最佳效果；如縫很細，應勾抹油灰或石膏；若設計有說明則按設計說明勾縫。灰縫應與石構件勾平，不得勾成凹縫。灰縫應直順、嚴實、光潔。

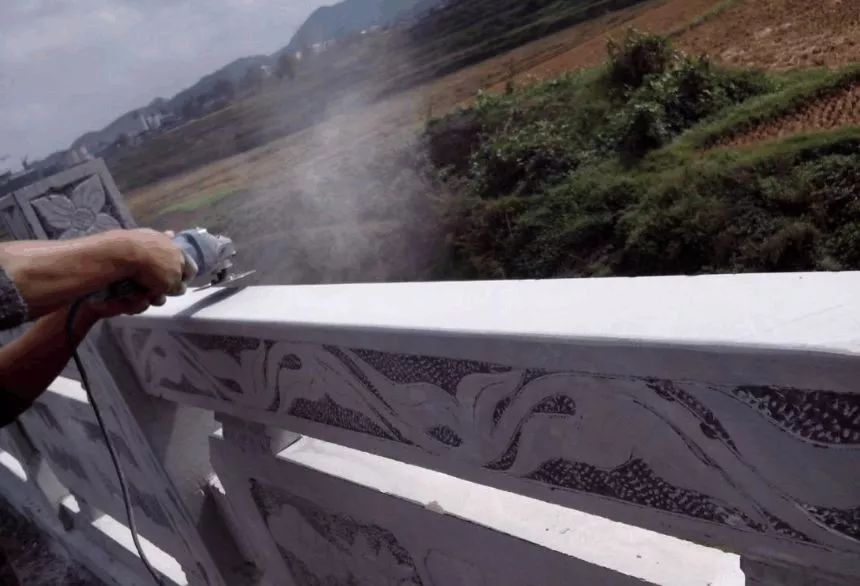

8.打磨

青石欄桿安裝好后，應對立柱、扶手等各部位進行缺棱掉角的情況檢查，采用云石膠加少許普通硅酸鹽水泥（調色，使打磨后與原青石色澤一致）對缺棱掉角的缺陷進行修補，干硬進行打磨，保證石欄桿整體美觀。

9. 其它細部處理

伸縮縫施工：按設計要求的間距將攔板及地栿石斷開，伸縮縫兩端均應設立柱，縫寬按設計要求留設（如設計無要求，按50米留設一道伸縮縫，縫寬3cm）。

樓梯段、轉角及弧型部位由于異型構件較多，所以更應嚴格按圖紙要求放樣下料，并在石構件的背側上編號標記，以確保安裝時對號入座。

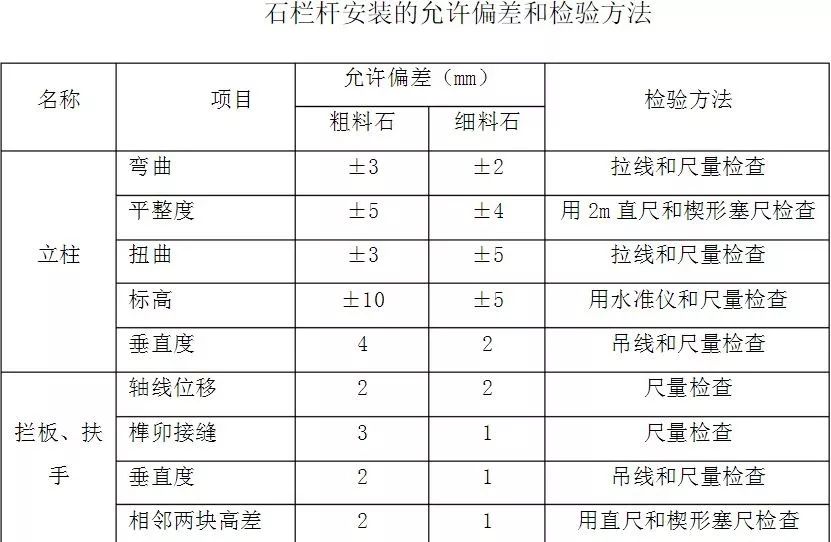

第五章 施工質量驗收標準

在施工過程中，必須嚴格按照以上流程，確保質量達到《古建筑修建工程質量檢驗評定標準》（南方地區）CJJ70-96及國家、省、市有關規定和施工設計圖、施工合同的規定。

第六章 工藝及技術要領總結

1.加工前對半成品青石板（條）進行優選，不得有裂縫、隱殘、污點、紅白線、石瑕、石鐵等缺陷，且青石應色澤一致。避免因返工或加工過程中斷裂造成費工費時。

2.正式施工前，要對雕刻工匠技術水平進行調查，擇優選擇，并在施工前進行技術交底。3. 石欄桿安裝應豎直，直線段應順直，曲線段應圓順。

4. 欄桿安裝后應進行養護，并進行保護，在強度未達到設計強度的75%前，不得受碰撞或搖晃。

5. 對缺陷進行修補，并對欄桿立柱、扶手、攔板棱角進行打磨。

6.勾縫宜勾平縫，并用水將欄桿全面清洗干凈。

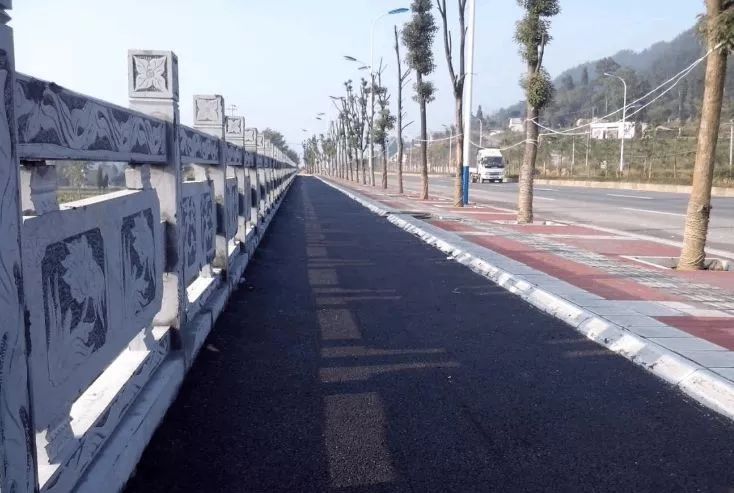

欄桿安裝完畢效果圖
