大堂干掛石材墻面

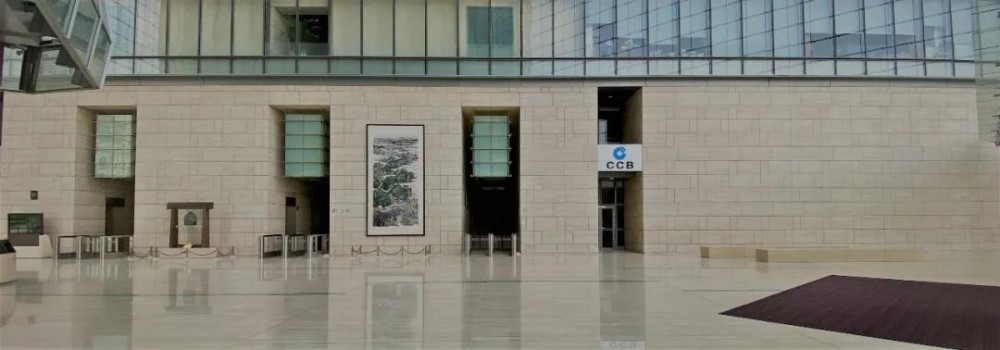

新保利大廈大堂西側的石材墻面總長度近50米、高8.1米，上面安排有進入電梯廳及一層商業區的入口。

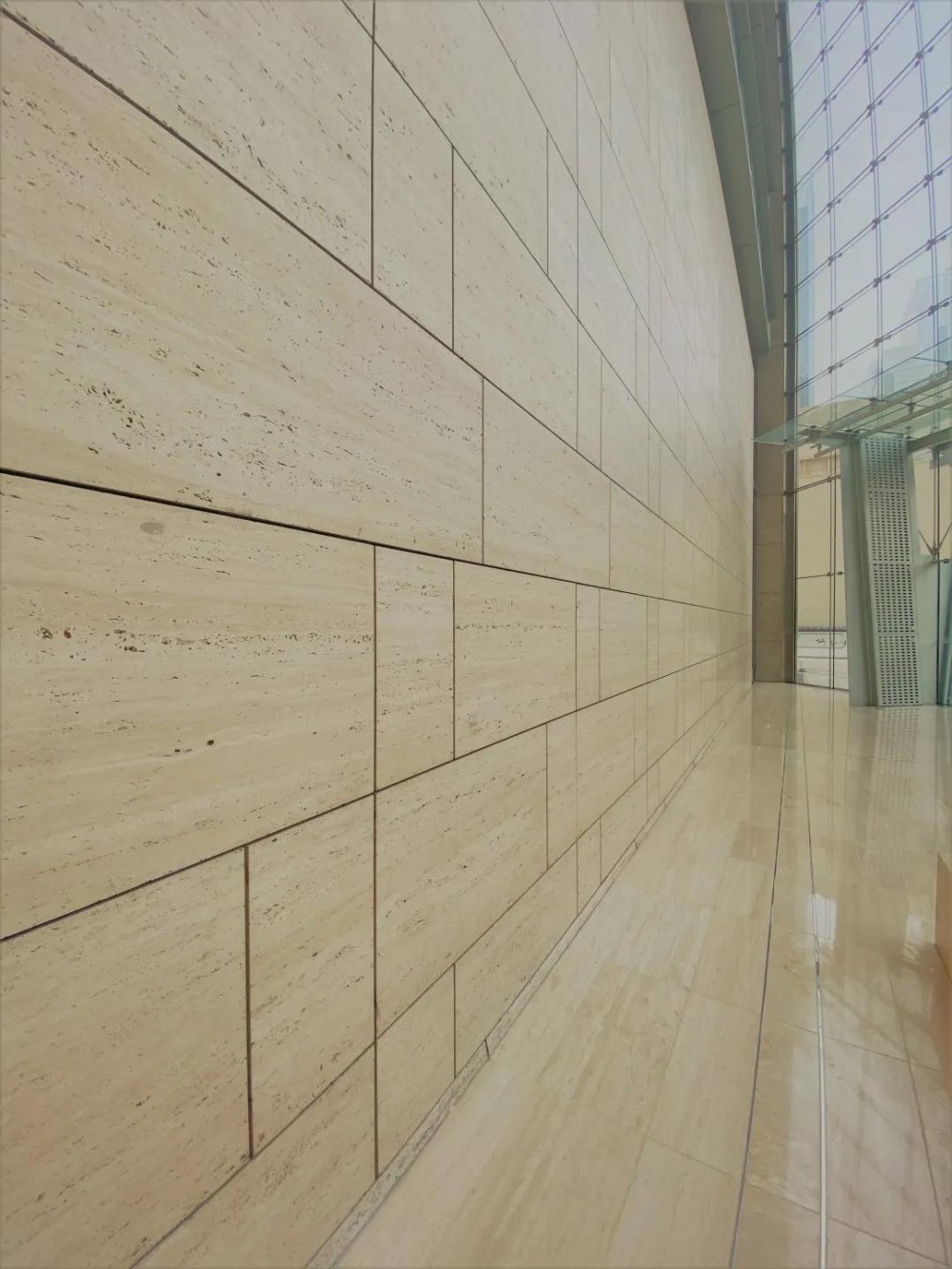

墻面的裝飾僅用了意大利洞石一種材料，為了整體墻面的裝飾效果，同時也為了與外立面的石材分格風格統一，設計師同樣采用了大小塊結合的分格方式，而且采用空縫體系，即所有石材塊料間空8mm的縫，不做填充。

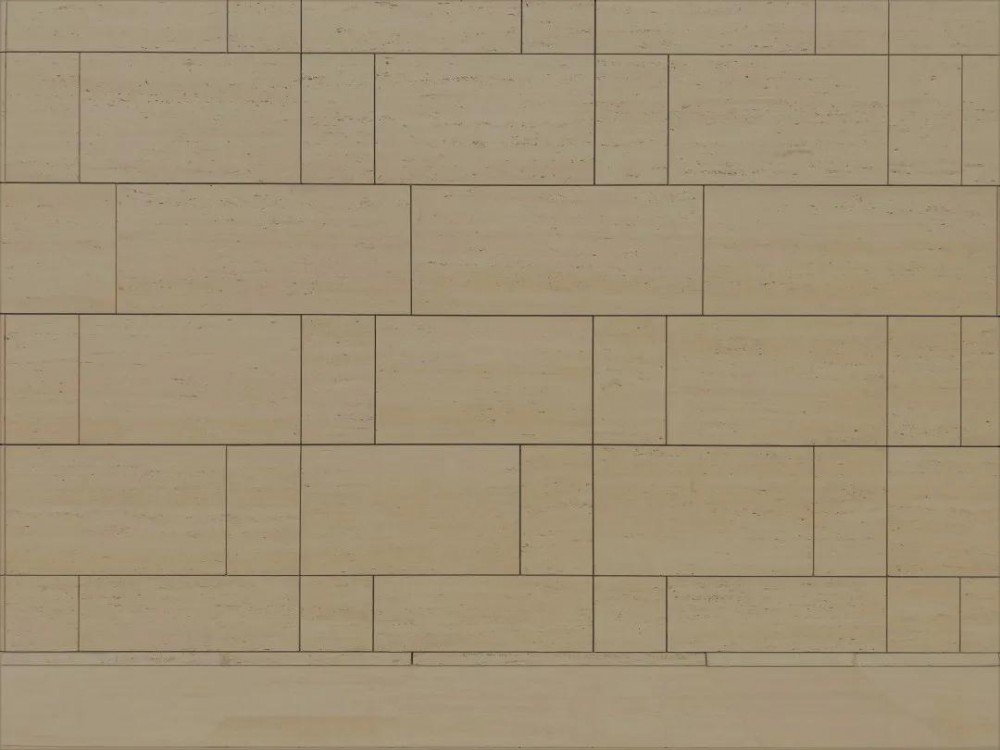

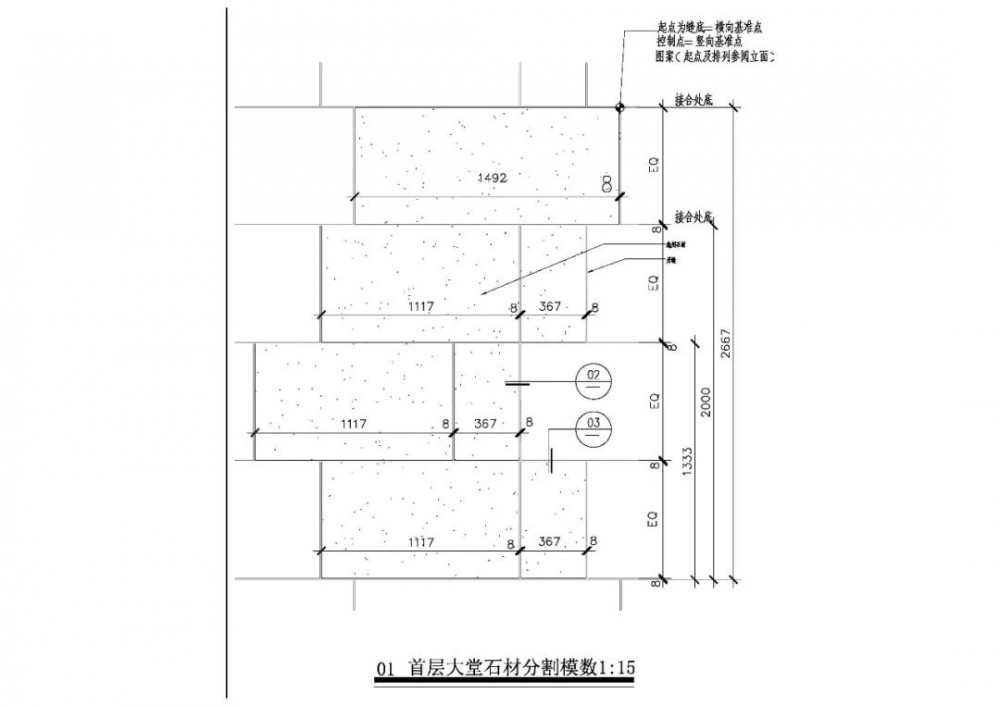

這種看上去很漂亮很隨意的分格，實際上是非常有規律的，如圖所示一個分格單元，它是在統一的模數體系控制下進行分格的，這里的模數是1500mm，可以看到在這個模式的控制下，墻面的石材塊料加工尺寸需要精確到毫米，同時安裝也要精確到毫米，否則幾十米的墻面累計偏差會非常大。

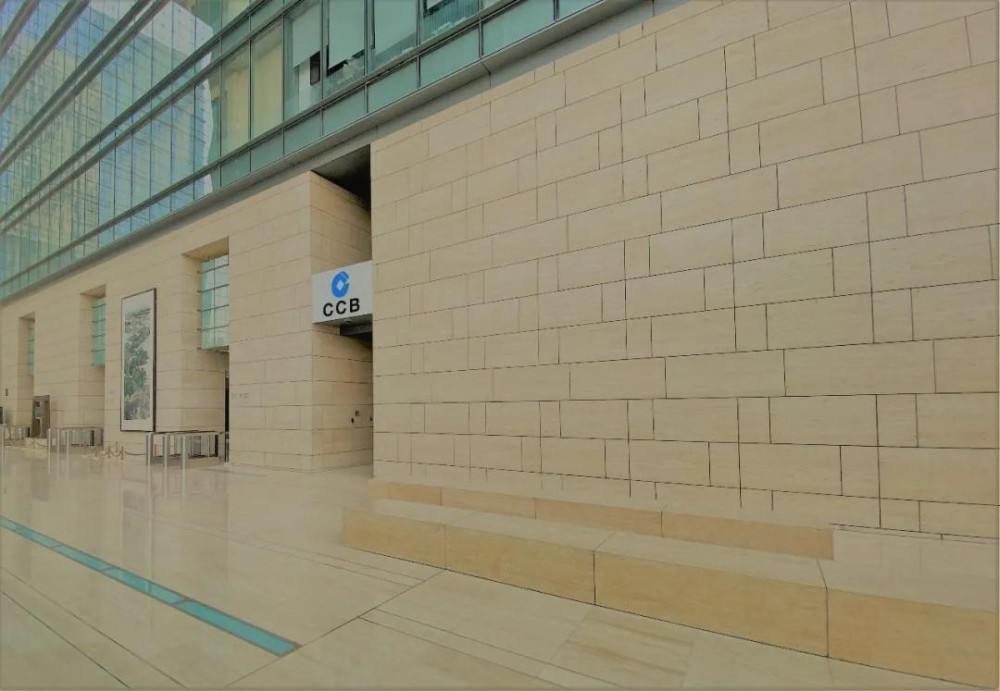

正是因?yàn)橛辛诉@樣的基準模數，同時地面分格也同樣是這個模數，從而才能實現地面石材與墻面石材對縫（如圖），墻面縫寬是8mm，地面縫寬是3mm，按設計要求這兩個縫的中線要重合……這樣的精度要求在做這個項目之前是根本做不到的，可以說是這個項目徹底顛覆了我們之前對建筑精度的認知，原來建筑行里經常會說“齊不齊一把泥”,偏差一點是太正常不過的事兒了，但這個項目不同，我們必須將加工偏差控制在±0.5mm之內，才能實現這樣高標準的模數要求及對縫要求，這是對石材廠家的加工能力以及現場的深化設計能力、安裝精度、放線精度、管控能力等的綜合考驗。

另外在技術方面，這里石材墻面的整體高度達8.1米，而且中間沒有結構拉接點。像這樣情況的石材干掛墻面，已經超出常規做法范圍里了，因此一定不能采用常規的經驗做法施工，必須要進行詳細的掛裝結構設計及強度核算。

鋼結構的截面如果選擇不對，要么造成鋼材的浪費、重量加大，要么造成鋼性不夠，影響到墻面的平整度甚至安全性。

在本項目中我們做了如下工作：

通過上述的設計及計算，可以得出大堂干掛石材墻面的鋼結構選材適當、結構合理、安全可靠。

綜上兩方面的描述，這個石材墻面的施工難度是很大的，最終在各方的努力和配合之下，我們很好的完成了這項工作。十幾年過去了，現在看上去依然完好如新。

所附照片拍攝于2020年5月1日
