白色大理石很貴！因?yàn)椋喊咨罄硎苊溃∮忠驗(yàn)椋喊咨罄硎苌伲「驗(yàn)椋喊咨罄硎庸ぁ惭b要求很高、很難！

在眾多的大理石中，白色大理石無疑是應(yīng)用范圍最廣的石材之一，白色大理石應(yīng)用高檔豪華的墻面、地板、背景墻、樓梯；臺(tái)面板等地方，更有人將白色大理石玩出花樣，如衣服、燈泡、果盤、擴(kuò)音器、甚至馬桶等等。

白色大理石的簡單優(yōu)雅，高貴氣質(zhì)，柔美細(xì)膩真的是讓人沉迷，裝飾出來的效果更是有過之而無不及，簡直是棒極了。它溫和的色調(diào)，白雪皚皚，猶如雪花般的純凈美麗，讓許多設(shè)計(jì)師充分的利用與展現(xiàn)。

但同時(shí)也是最令人即愛又懼的品種，但白色大理石在抗污方面的矯情、脆弱、難于侍候又讓部分使用者后悔不已，特別是白色大理石易于發(fā)黃的事實(shí)更是讓不少喜愛白色大理石的用戶敬而遠(yuǎn)之。

想要解決白色大理發(fā)黃等質(zhì)量問題，那么我們得從內(nèi)外因素進(jìn)行分析，徹底的了解大理石性質(zhì)，及質(zhì)量問題的根源，才可以解決根本的問題。那么導(dǎo)致白色大理石發(fā)黃的原因是什么？白色大理石如何保持原來的面貌效果呢？小編給你支招！

一、石材本身的結(jié)構(gòu)與組成

掃描電子顯微鏡對(duì)最常見的白色大理石表面的研究發(fā)現(xiàn)，在白色大理石的表面及紋路，都存在微粒大小從2微米至幾百微米的鐵礦物質(zhì)，有的分布于板材表面，有的富集于紋路。

白色大理石含有的鐵礦物受到氧化被認(rèn)為是導(dǎo)致大理石發(fā)黃的主要原因。由于大部分大理石除了紋路部分外，其余部分的花色都比較單一均勻，當(dāng)隨機(jī)分散于大理石的含鐵礦物被氧化形成黃色或棕色的水合鐵氧化物時(shí)，就形成了板面的瑕疵，美感的污點(diǎn)，這一現(xiàn)象對(duì)白色大理石尤顯突出。

白色大理石中的鐵主要以硫化亞鐵、碳酸鐵及硅酸鎂鐵存在，這些鐵礦物分散于大理石基體或富集于大理石的紋路。

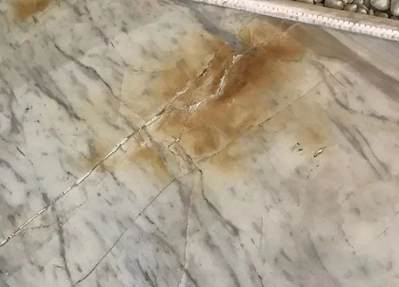

當(dāng)石材表面的這些二價(jià)鐵礦物質(zhì)受到空氣中的氧氣氧化成三價(jià)鐵并與水結(jié)合成水合氫氧化鐵時(shí)，就形成我們常說的鐵銹，俗稱吐黃。如果不做任何防護(hù)措施，這種大理石吐黃現(xiàn)象在大理石安置后，8-12個(gè)月就會(huì)出現(xiàn)。

有趣的現(xiàn)象是，安置于熱源，如熱水管旁的大理石，這種吐黃現(xiàn)象不發(fā)生，這說明白色大理石吐黃現(xiàn)象與水份密切關(guān)系。但是，與水接觸并非一定導(dǎo)致白色大理石發(fā)生吐黃現(xiàn)象。

對(duì)白色大理石進(jìn)行熱沖擊試驗(yàn)表明，將石材樣品放置于15?25oC的去離子水里浸泡6h，然后將樣塊放在100?110oC的烘箱里烘烤18h。經(jīng)過20個(gè)這樣的循環(huán)后，發(fā)現(xiàn)只有表面富鐵的樣塊呈現(xiàn)出輕微發(fā)黃現(xiàn)象，發(fā)黃程度遠(yuǎn)低于自然發(fā)黃現(xiàn)象。

這個(gè)實(shí)驗(yàn)現(xiàn)象表明，由于去離子水具有非常低的導(dǎo)電性，二價(jià)鐵被氧化成三價(jià)鐵這個(gè)氧化還原反應(yīng)的速度進(jìn)行得很慢。所以，試樣雖然長期浸泡在水里并經(jīng)多次循環(huán)，卻沒有明顯的發(fā)黃現(xiàn)象。

這一試驗(yàn)結(jié)果表明，白色大理石的吐黃現(xiàn)象是氧化與水合共同作用于石材表面二價(jià)鐵礦物質(zhì)的結(jié)果，此兩個(gè)條件缺一不可。與浸泡在離子水不同，白色大理石浸泡在堿性溶液里非常容易導(dǎo)致發(fā)黃。

將同樣的石材樣品放置于15-25°C堿性水里浸泡6h，然后將樣塊放在50-60°C的烘箱里烘烤18h。經(jīng)過20個(gè)這樣的循環(huán)后，試驗(yàn)發(fā)現(xiàn)，所有被選做實(shí)驗(yàn)的白色大理石都發(fā)生黃變，而以卡拉拉白大理石最嚴(yán)重。

堿性溶液容易使白色大理石發(fā)黃，原因是在堿性介質(zhì)里，二價(jià)鐵被氧化成三價(jià)鐵的氧化還原電位降低，很容易被空氣中的氧氧化成三價(jià)鐵，三價(jià)鐵與水結(jié)合就形成了板面的黃色污染。

石材表面二價(jià)鐵受到空氣中的氧氧化成三價(jià)鐵并與水結(jié)合形成的水合氫氧化鐵其溶解度極低。所以，由鐵引起的板面發(fā)黃污染不容易被清除。白色大理石板面的第二類發(fā)黃污染來自大理石內(nèi)部的有機(jī)物質(zhì)，這些有機(jī)物質(zhì)存在于大理石的形成過程中，其結(jié)構(gòu)類似腐植物。

存在于大理石內(nèi)部的這些水溶性有機(jī)物與堿水反應(yīng)時(shí)常呈顯棕黃色。由于大理石內(nèi)部這種有機(jī)物的存在，沒有做板背面防水處理的大理石地板或墻板在濕貼安裝時(shí)，水泥漿的堿性水滲過大理石并與大理石內(nèi)的有機(jī)物反應(yīng)，生成帶有顏色的產(chǎn)物，這些帶顏色的產(chǎn)物被水帶到石材表面時(shí)，就形成了石材表面的第二種污染。

即使在石材安裝完畢后的使用期間，由于氣候原因，每當(dāng)有水透過水泥混凝土后再滲出石材表面時(shí)，總會(huì)帶出有色的有機(jī)污染物到石材表面。

二、外部的原因

白色大理石以上兩類污染均來自石材內(nèi)部的組成及結(jié)構(gòu)，在外部條件的影響下而發(fā)生。除了這兩類與石材 組份及結(jié)構(gòu)有關(guān)的污染，來自外部的污染還有如下幾個(gè)方面：

1、磨損引起的黃變

隨著大理石拋光面的磨損，臟物隨步行被帶入大理石表面細(xì)孔，這些臟物使白色大理石表面呈現(xiàn)發(fā)黃。

2、不正確護(hù)理引起的黃變

最常見不正確的護(hù)理是用臟的拖把濕拖地面。臟拖把帶來的臟物積存大理石里面，使大理石表面受污染變黃。

3、打蠟引起的黃變

常用蠟拋光大理石表面時(shí)，積厚的蠟層由于自身的老化變黃。

4、晶面處理引起的黃變

晶面處理使用的鋼絲棉，以微小的細(xì)粉殘留在被拋光的大理石板面微孔，成為黃變的根源，特別是在大理石在潮濕狀態(tài)下進(jìn)行晶面處理，黃變更易發(fā)生。

5、安裝過程引起的黃變

安裝引起的黃變很容易被忽視，卻普遍存在。

大理石地面或墻面安裝前，雖然對(duì)石材規(guī)格板進(jìn)行所謂的六面防水處理：底面防水背膠，四個(gè)側(cè)面及正面則用滲透型防水劑處理。

如果這樣的六面防水處理做得非常好，所選的防水材料質(zhì)量上也有保障，理論上應(yīng)該不會(huì)再發(fā)生與水有關(guān)的發(fā)黃現(xiàn)象。但事實(shí)是，即使是安裝前石材板面的六面防水都認(rèn)為做得很好，安裝后板面發(fā)黃現(xiàn)象仍不時(shí)發(fā)生。

6、安裝有關(guān)的石材變黃現(xiàn)象

主要由兩方面引起，一是由于安裝尺寸需要，現(xiàn)場切割，破壞了某一側(cè)面原來的防水處理；另一種可能的情形是，施工環(huán)境臟亂，施工過程中水泥漿掉落于板面，為了防止掉落的水泥漿在板面干涸，用濕的毛巾將掉落的水泥漿擦拭，此時(shí)極有可能將強(qiáng)堿性的水泥水抹進(jìn)板面的一些暗裂縫，因?yàn)榧词挂炎隽藵B透型防水處理的板面，但微小的防水劑分子不可能在裂縫處形成跨越裂縫的保護(hù)膜將裂縫屏蔽加以保護(hù)。

所以裂縫處的防水劑的覆蓋很有限。安裝時(shí)用灰刀來回刮除粘有水泥漿的規(guī)格板側(cè)面，也會(huì)破壞已做好的防水處理。若擦拭板面時(shí)不慎將水泥水帶入板面裂縫處，那板面發(fā)黃是遲早而不是是否會(huì)發(fā)黃的事。

三、白色大理石黃變等質(zhì)量問題的預(yù)防，以下幾點(diǎn)在加工及安裝過程中都要注意，才能使白色大理石完美的呈現(xiàn)出裝飾之美。

1、由于大理石內(nèi)部組成

結(jié)構(gòu)引起的黃變都是通過外部的條件而發(fā)生。這個(gè)外部條件就是水及空氣中的氧氣。所以，只要有效地阻止水通過石材內(nèi)部，由石材組份及結(jié)構(gòu)引起的黃變就會(huì)得到有效地抑制。

2、阻止水通過石材內(nèi)部的有效手段是在石材安裝前對(duì)板材的背面進(jìn)行防水處理。早期的石材板背防水處理是用硅氧烷/硅烷滲透型防水劑涂刷。事實(shí)表明，用這種防水劑涂刷板背，并不能有效地抑制包括黃變?cè)趦?nèi)的石材病變的發(fā)生。滲透型防水劑具有一定的極限性。

不管性能多好的防水劑，它的防水性能都會(huì)因環(huán)境的影響而逐漸衰退。這就是為什么第一次施放防水劑后，每隔一定時(shí)間要重新涂刷以修補(bǔ)其防水性能衰退的原因。基于這種原因，滲透型防水劑只適用于隨時(shí)可重新涂刷的板面，比如地板的正面或朝外的墻板面。

當(dāng)把滲透型防水劑用于板底時(shí)，防水劑的防水功能無法被監(jiān)測。即使有跡象表明防水劑的功能已衰退，我們也無法重新涂刷修補(bǔ)，只能任其惡化最后完全失去防水功能。這就是為什么不少工程采用這種地板安裝工藝仍然避免不了石材病變的主因。

一種以水泥為基材，配以高分子聚合物乳液的石材防水背膠因此應(yīng)運(yùn)而生，這類防水背膠被稱為雙 組份防水背膠。

一個(gè)組份是以水泥為主體，配以其他無機(jī)填料及少量高聚物添加劑，另一組份則是有機(jī)高分子乳液。這種雙組份防水背膠必須現(xiàn)場混合，缺乏專業(yè)知識(shí)的工人往往沒有意識(shí)到兩組份配比量的重要性，沒有嚴(yán)格按照指定的配比混合。因此，質(zhì)量得不到充分保證。

此外，這類防水背膠牌子眾多、質(zhì)量參差不齊，如乳液里的高分子類型選擇不當(dāng)或固含量太低，很可能起不到防水作用。這種雙組份防水背膠不適宜用于含鐵量較高的白色大理石或暗裂較多的大理石，因?yàn)樵谑┓胚@種防水背膠時(shí)，強(qiáng)堿性的水泥水會(huì)立即進(jìn)入石材的裂縫或毛細(xì)孔并從板面滲出，板面發(fā)黃現(xiàn)象可能很快會(huì)發(fā)生。

3、對(duì)于外部原因造成的白色大理石發(fā)黃，可以通過合理的使用與保養(yǎng)加以預(yù)防，比如在入口處放置纖維地毯以便進(jìn)入大理石鋪貼區(qū)域前將鞋底砂子或其他硬質(zhì)微粒除去，減少外來硬質(zhì)微粒對(duì)石材板面的磨損。

清潔地板用的拖把要保持干凈，拖地板用的水必須干凈，拖完地板后將地面上的水擦拭干凈，盡可能用干擦少用濕拖。有條件的情況下，最好用大理石清洗液維護(hù)。地板打蠟已被證明是弊多于利的大理石板面維護(hù)方法。

首先以蠟拋光的地面其光澤保持時(shí)間不長，另一方面，大部分蠟對(duì)石材通氣毛細(xì)孔有堵塞作用，使大理石正常的隨氣候而調(diào)節(jié)的氣體通道受阻。

最后，當(dāng)積累的蠟層因老化而發(fā)黃需要清除時(shí)，必須使用除蠟劑，除蠟劑的使用會(huì)嚴(yán)重影響室內(nèi)的空氣質(zhì)量。晶面處理是大理石地面常用的拋光處理，選擇正確的晶面劑可以使受處理的石材表面獲得一層密致、但不影響石材透氣的光亮膜。

但進(jìn)行晶面處理時(shí)，如用鋼絲棉拋光，灑落的鋼絲棉細(xì)碎粉末必須用吸塵器吸干凈。任何殘留于地面的鋼絲棉細(xì)碎粉末都可能成為板面發(fā)黃的污染源。

4、石材安裝的從業(yè)人員必須有一定的專業(yè)基礎(chǔ)，了解石材發(fā)黃的原因，具有安裝石材必備的技藝，保持施工環(huán)境干凈整潔，避免安裝造成石材發(fā)黃。

科學(xué)護(hù)理石材，避免從清洗水或地板拋光過程中引進(jìn)會(huì)使石材發(fā)黃的鐵。使用質(zhì)量好的滲透型防水劑定期保護(hù)地板，減少水與石材接觸的時(shí)間與機(jī)會(huì)。

所以，有效預(yù)防白色大理石發(fā)黃應(yīng)是一個(gè)綜合性的措施。在對(duì)水泥地面或墻面沒有有效進(jìn)行防水處理的情況下，對(duì)石材板背的處理尤為重要。選擇質(zhì)量有保障的防水背膠對(duì)板背進(jìn)行防水處理是所有措施中最重要的一步。

四、石材板面黃變的清除

一旦發(fā)現(xiàn)白色的大理石板面發(fā)黃現(xiàn)象，首先要找出發(fā)黃的原因。在將發(fā)黃原因的嫌疑轉(zhuǎn)向與鐵銹有關(guān)前，先確定發(fā)黃并非由老化的蠟或其他外部因素，在排除除了鐵以外的因素后，就開始做除鐵銹的準(zhǔn)備。

目前石材護(hù)理店有著各種各樣牌子的除鐵去黃劑，雖然沒有哪家產(chǎn)品披露基本的化學(xué)組份，但市面上的除鐵去黃劑大部分都是酸性。由于大理石耐酸性差，不少酸性的去銹劑在去銹的同時(shí)對(duì)板面也有很大的侵蝕。對(duì)大理石板面過度的侵蝕將對(duì)板面造成永久性的破壞。

所以，用除銹劑，除黃的時(shí)候記得要在石材表面，貼幾層衛(wèi)生紙，然后再把除銹倒在紙上。等待兩個(gè)小時(shí)左右黃會(huì)慢慢的變少，持續(xù)幾次，就可以把黃去掉。專業(yè)的石材護(hù)理人員一般都采用酸性很弱甚至中性的清洗劑，盡量減少對(duì)石材的破壞。

對(duì)于頑疾的銹斑采用貼膏的方法，即用水將除銹劑與硅藻土混合調(diào)成膏狀，然后將膏狀物涂敷于銹斑上，用塑料薄膜覆蓋并將周邊用不干膠帶密封，24h后除掉干涸的膏狀物，在清除完畢后，用專門的清洗劑將被溶解的鐵收集干凈。

最后這一步很重要，因?yàn)樵谌ヨF銹的過程中，當(dāng)鐵離子擴(kuò)散與板面，如果不把這些擴(kuò)散于板面的鐵離子收集干凈，二次變黃很快就會(huì)發(fā)生，而且面積會(huì)更廣。當(dāng)然也可以自己在家里動(dòng)手除黃（如下圖所示）

鑒于石材板面去銹是一項(xiàng)專業(yè)性的工作，不建議非專業(yè)的業(yè)主或非專業(yè)的護(hù)理人員擅自購買不了解的去銹劑清除石材的黃斑或銹斑，以避免不正當(dāng)?shù)氖褂脤?duì)石材造成永久性損壞。

一起來欣賞一下白色大理石的裝飾效果吧

最后來說一說近年來流行的巖板，白色大理石巖板應(yīng)該是以后白色石材裝飾的一個(gè)趨勢了，超高的性能和性價(jià)比。使用年限和護(hù)理成本都比天然大理石優(yōu)越，如果在紋路上能做到接近天然大理石的話，估計(jì)以后天然石材怕是真的要在飾面裝飾領(lǐng)域被替代了。

—END—
