旋轉樓梯是異型石材產品中加工難度最大的一種，它以精妙的結構造型倍受推崇，又以繁瑣復雜的施工工藝讓人止步，這種矛盾的存在，稍有不慎，就會弄巧成拙。

很多旋轉樓梯在實際安裝過程中，螺旋扭 曲時接合不上，最主要的原因有可能是設計圖紙的尺寸有錯，或者是加工尺寸出現誤差。所以，一個優質的旋轉樓梯，風格統一的優質材料、科學準確的設計方案、過硬的加工技術和專業的施工團隊這幾個關鍵要點，缺一不可。

旋轉樓梯的加工難度如此之大，安裝要求如此之高，很多企業都無能為力。

據統計，現在國內設計的石材旋轉樓梯中，有70%的旋轉樓梯都是大型石材集團承接，大型石材商家異型產品加工能力堪稱業內的技術廠家，積累了豐富的選擇樓梯制作經驗，為許多大型工程項目制作出令人贊嘆的高難度旋轉樓梯，是國內石材旋轉樓梯生產的不二選擇。

其實，只要根據實際情況，找準思路對癥下藥，裝飾藝術與施工工藝兼顧，做到融會貫通，矛盾也就迎刃而解了。

旋轉樓梯，作為一種經典藝術形式，以別具匠心的構思、賞心悅目的造型，巧妙連結建筑錯層構造， 增加了酒店、會所空間的靈動性。

同時，旋轉樓梯工藝繁瑣，造型復雜，稍有施工差池，就會弄巧成拙， 形不成室內建筑裝飾的“亮點”。

旋轉樓梯大多從大堂底層，延伸至二層平臺，使原本兩個獨立區域有渾然一體，大氣中略帶婉約，宏偉中彰顯柔和，成為大堂區域最明亮的視覺焦點。

那么旋轉樓梯的工藝控制要點是什么呢?

現場放線最為關鍵

同所有的樓梯一樣，旋轉樓梯主要由踏步、平臺和護攔扶手三部分組成，只不過相對于普通樓梯，旋轉 樓梯造型呈螺旋狀上升，踏步呈放射狀打開，扶手亦是根據整體造型呈圓滑曲線狀，因此放線成為施工前期階段最關鍵的工序控制點。

實際放線時，以設計尺寸為準，將整個樓梯造型形成一個整體，包括石材踢腳、石材踏步、旋轉石蓋板 、旋轉石護邊、旋轉石腰線、蝕刻玻璃圍欄、大理石扶手、等單項內容統一數據，同時在專業化的工廠加工，提高了效率，使每個部件即精準又精美。

專業技術決定裝飾成敗

旋轉樓梯的設計制做施工流程的老式土法與新式精準做法相差巨大，若要做到精準精美豪華，必須選擇專業加工制做安裝隊伍，力求將大理石旋轉樓梯做得更加完美，形成大廳亮點，起到畫龍點睛的作用， 提升裝修的整體價值。環球石材集團以專業技術著稱，堪稱國內石材行業的領跑者，很多著名的工程項目中，都成功地制作出一個個讓人嘆為觀止的旋轉樓梯。

大理石旋轉樓梯測量方式

旋梯技術：

把旋轉樓梯想象是一個物體，我們在物體中測量需要自己的一個點位置，在三維空間得到三個數據（X軸、Y軸和Z軸）。

如果從平面二維能快速變換為三維空間的思維，那就是技術的提升并有著深厚的功底了。

直梯和旋梯都是有相似之處及共同點，那就是他們都是立體空間結構，存在著三維的空間數據。

旋梯難點：

旋轉樓梯的難就難在有護手基座，它的螺旋弧是一段螺旋上升的弧線，可以說是完美美學弧線；螺旋上升線如果給了寬度，那就是我們俗稱的扭曲蓋板和扭曲立面內外側板了。

扭曲板在cad下單的時候有著高技術的含量，有朋友說：如果會測量和下單旋轉樓梯的技術，那就是石材測量最高的含金量技術了，從此成為一位石材大師。

下面以一個正圓圓形的旋轉案例來聊聊旋梯的測量，這個旋梯結構是鋼結構焊接而成的基礎；這樣的基礎都是比較規范的，比較容易測量。

（下圖）現場鋼架圖片為測量設計群網友提供，本案例根據圖片來講解測量的方法。

一、分析現場樓梯和解決思路：

1、旋轉樓梯為鋼結構燒焊而成，尺寸和正圓比較規范。

2、踏步四周有三面水泥基礎墻體，可利用墻面作為十字基準線。

3、踏步兩邊已經用鋼板抬高比踏步面板的高度，踏步面板定點難處大，利用垂直線來定每步的踏步角點。

4、旋轉樓梯的高度和直梯同一原理，在基建鋼結構或者水泥基礎上，每個踏步的高度都是均分的，那就是說從一樓到二樓的總高的平均數就是每步的高度數據。

二、定位基準線：

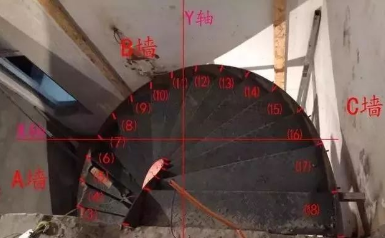

1、用紅外線來測量三面墻是否是形成90°角，測量X軸和B墻是否平行，Y軸分別和AB兩面墻垂直與平行。（下圖）

2、在現場放樣的十字坐標基準線，需要在墻上或地上彈墨斗線，以后的安裝需要根據測量時候的基準線來定位施工；并且和現場項目經理溝通，這基準線不能用油漆或刮膩子粉覆蓋。

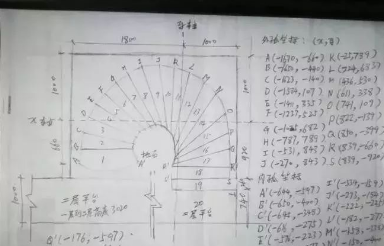

三、現場測量手稿：

從測量手稿看出，在外弧的每個踏步點上依次用字母A.B.C……來表示，內弧地方小不寫字母，直接左邊標記數據時以A′.B′.C′……記錄。

十字坐標定位在踏步靠左邊位置，X軸和Y軸形成90°的直角坐標，從坐標分別測量各店的平面數值并記錄在左邊。

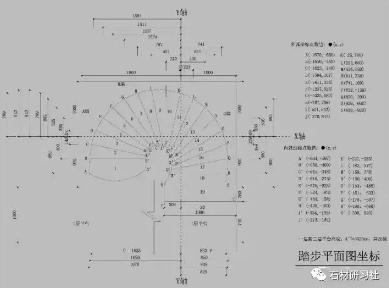

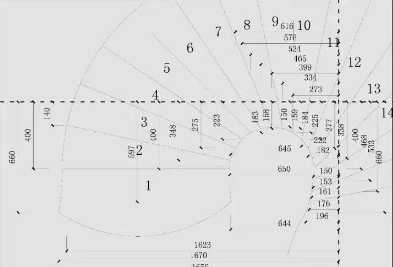

四、下圖為測量手稿電腦CAD還原圖：

例如數值坐標點A（-1623，-660），這兩組數據都在坐標系的第三象限中，X軸到左邊A點的距離標記為-1623（負數），Y軸往下到A點的距離標記為-660（負數）。簡單的數據記錄也讓我們的高比較整潔清晰。

五、下圖為沒有標注只有坐標數據的CAD圖：

需要注意的是，在測量的時候尺子的水平和垂直都要準確，得出的數據才是正確的。

有一個簡單的小技巧讓我們在測量當中避免不水平的數據，一頭固定另一頭往前后左右的擺動，得到最小的數據就是準確的尺寸，因為幾何中有個定律是，垂直的距離是最短的距離。

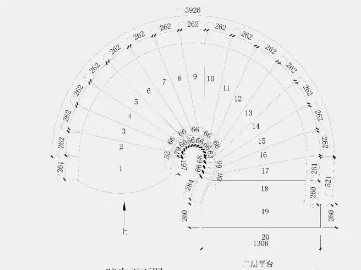

▼結構測量完成cad圖

六、踏步的高度:

從上面測量草稿標明了一樓地面到二樓地面的總高為3020mm，在現場測量鋼結構的每級高度都是均分，所以不用單獨距離每步高度的數據。

 利用cad均分踏步總高的尺寸。（如下圖）計算公式：每級高度為，總高3020/20=151mm

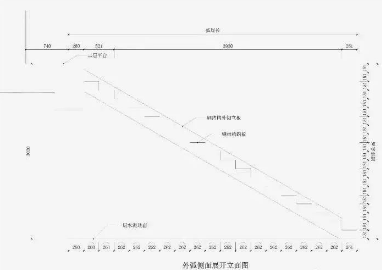

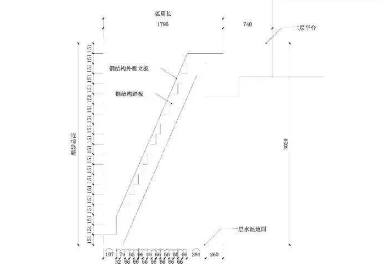

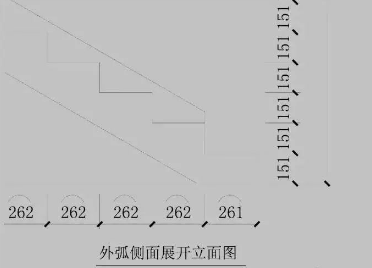

▼外弧展開立面(每級高度151）

▼外弧立面放大圖

▼內弧展開立面

七、草稿其他兩總記錄方法：

其實無論哪種記錄圖紙及手稿的方法，都是為了快速準確的表現在紙平面上，每個人都有自己的習慣記錄方式。

▼直角記錄法：

直角記錄法，在定位點位置旁邊畫兩個箭頭，分別往XY兩軸線方向，寫上點到Y軸的數據和X軸的數據。（如下圖）

▼尺寸直接標注法：

直接尺寸標注法為點到坐標直接記錄尺寸，這樣的方法比較凌亂，不夠整潔。

結束語：其實旋轉樓梯很簡單的測量，難點在于深化下單，下單圖需要加工師傅看得懂，讀得懂才能讓圖紙轉化為產品。

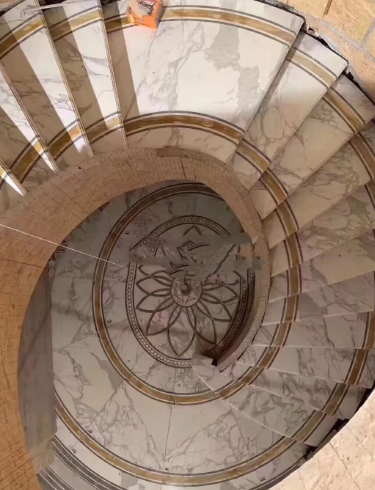

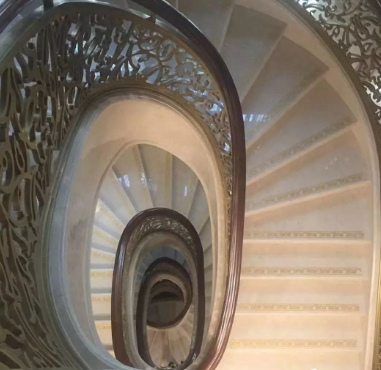

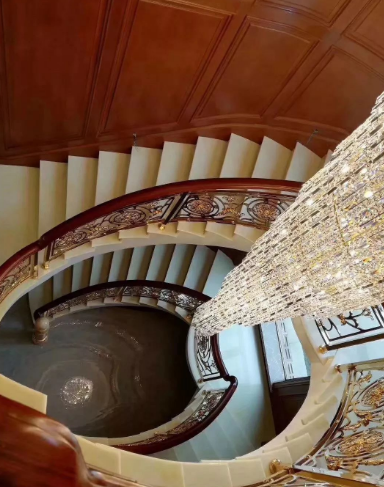

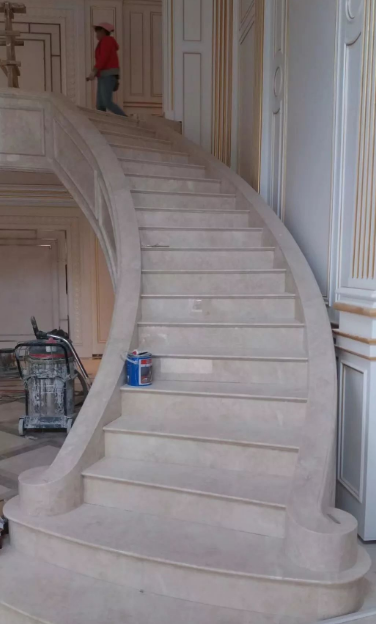

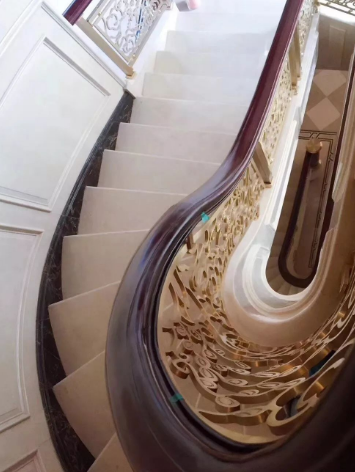

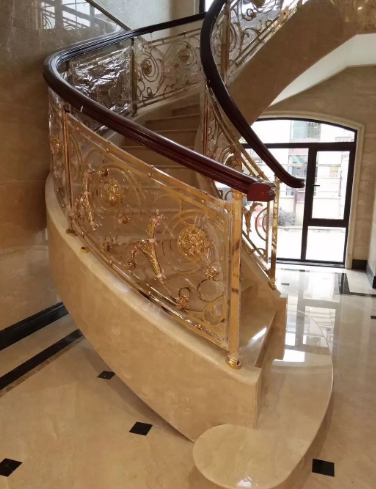

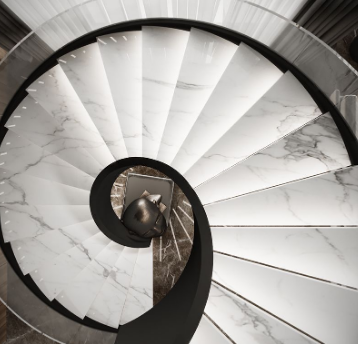

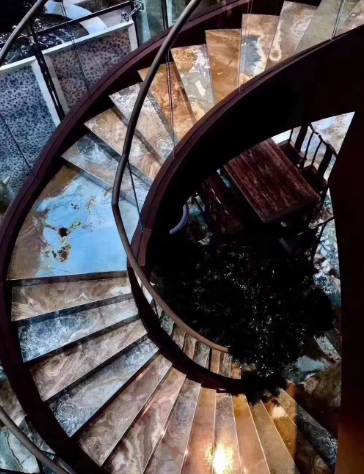

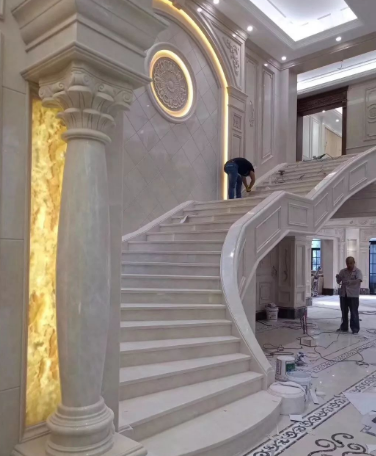

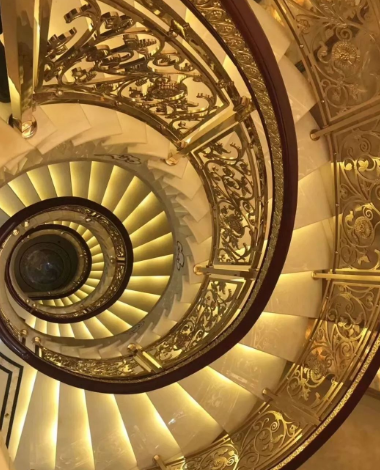

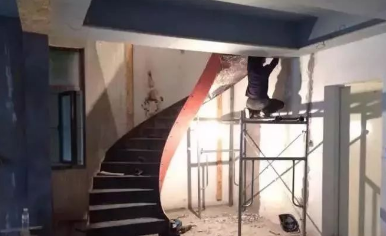

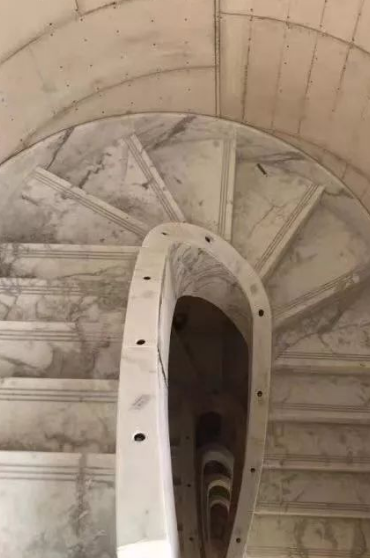

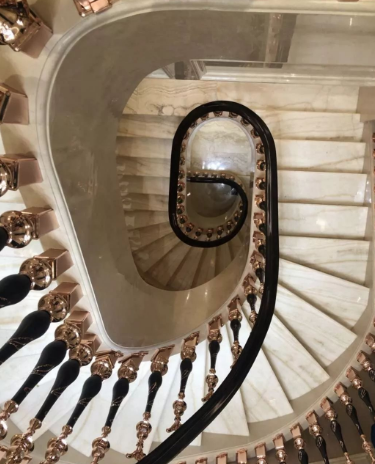

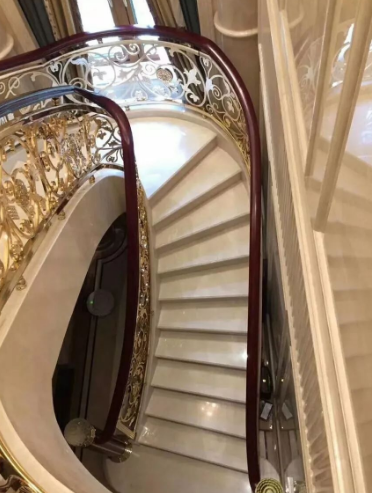

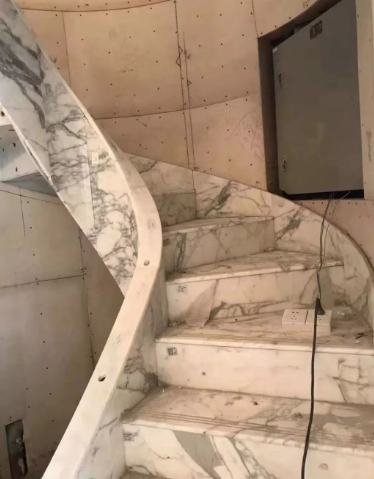

最后來欣賞下哪些旋轉大理石樓梯案例
