石材背栓干掛件產品
 一、 測量放線：

1) 測量依據。一般幕墻工程設計都是以建筑物的軸線及其相應土建結構的內部隔斷墻分隔為依據。所以幕墻工程的布置與建筑物軸線及其門窗、洞口的控制線有關,這就需要對已完土建工程進行測量校核。
2) 測量方法。預埋件偏差測量:根據土建結構提供的軸線, 門窗洞口控制線,以及樓層標高基線結合幕墻立柱分格尺寸檢查所有預埋件的標高與水平偏差,并做好記錄,然后組織技術骨干確定立柱的調整方案。幕墻立柱軸線定位:確定立柱調整方案并經認可后,根據土建結構提供的軸線確定立柱軸線(用鋼線定出立柱左右位置) 每一定位軸線誤差在本定軸線間消化,不可積累,且每個分格分排尺寸不大于2 mm。
3) 幕墻立柱標高定位。根據設計要求確定出單根立柱頂標高與結構樓層標高的關系,然后在結構外圍頂板上用墨線彈出立柱頂標高線或控制線。
4) 測量工具。水準儀、經緯儀、鋼尺、塔尺、線墜、墨斗。



二、預埋件處理：

1) 預埋件安裝(一般幕墻結構工程預埋件跟隨土建工程施工,但必須滿足設計及相應規范要求,在此對其安裝不加細談) 。
2) 質量要求。預埋件在埋設過程中一定要定位準確,與主體結構的連接一定要牢固,如設計無明確說明時,預埋件的標高偏差不應大于10 mm,水平位置偏差不大于20 mm。
3) 預埋件修補。在土建施工過程中,由于各種原因可能導致預埋件發生過大的偏差,所以在幕墻施工前必須對其進行修補。如果預埋件單方向偏差較大,可通過處理角碼,增加焊縫長度的辦法處理;如果預埋件雙向偏差都較大,則應該對預埋鋼板進行加補;如果預埋件產生傾斜現象,則應增加墊板。其實預埋件的補救方法很多,但每一種方法必須遵循其補救后節點受力強度不能小于原理論節點設計受力強度。



三、立柱安裝

根據布置圖將廠家已加工好的立柱運往施工現場并按其編號碼放好,然后組織勞動力準備安裝。立柱的安裝應從下往上依次進行,就位之前,應先把芯套(上,下立柱接長用) 與連接角碼安裝到立柱上,具體構件規格尺寸由設計確定,上下立柱之間留有最少20 mm 縫隙,連接角碼與立柱的不銹鋼螺栓一定要擰緊(角碼與立柱的接觸面一定要加防噪墊片,墊片的規格由設計確定) , 然后根據已確定的立柱軸線與標高控制線進行立柱的安裝,安裝時先把角碼點焊在預埋件上,然后調整立柱,使立柱的軸線與已確定的立柱分隔軸線重合,立柱頂與在橫梁上彈出的立柱頂標高線重合。在確定第一條立柱安裝準確無誤后,把上一層立柱套入下一層立柱,就位準確后點焊,并用不銹鋼螺栓將上下立柱與立柱連接芯套連接牢固,如此循環,完成一組立柱安裝。石材139網 整面立柱安裝完畢,檢查無誤后進行角碼與埋件的加焊以及角碼螺栓孔的防滑移焊接(為調節立柱的垂直度,角碼與立柱連接的螺栓孔為長圓形,待安裝完畢后應對其進行加焊) 。



四、防水擋板的安裝



1固定件安裝固定件的定位以立柱頂標高控制線為準,同一分格內(兩根立柱之間) 同一標高的固定件必須水平,固定件采用30 ×3 薄壁角鋼,根據擋板規格可適當加大固定件規格,并同時確定固定件之間的距離(固定件的距離由設計確定) ,固定件安裝在立柱的背面,與立柱采用焊接連接。



2防水擋板安裝防水擋板安裝采用4 mm 厚的復合鋁板,鋁板寬度同立柱凈間距,長度以人工便于安裝為宜,然后將鋁板用抽芯鉚釘固定在固定件上。鋁板與立柱的接縫、鋁板之間的接縫采用打膠處理。



3橫梁安裝
1) 橫梁加工。根據設計圖紙要求,現場分格尺寸與石材連接布置圖由廠家進行加工。
2) 橫梁定位。用水準儀把樓層標高線引到立柱上,以此為基準,根據圖紙設計要求將橫梁的上皮位置標于立柱上,每一層間橫梁分隔誤差在本層內消化,不得積累。
3) 橫梁安裝。橫梁與主龍骨采用焊接連接,根據已標出的橫梁標高線將橫梁電焊在立柱上(先點焊橫梁的兩頭使其固定,然后調整) ,等檢查無誤后對其進行加焊。



五、石材板塊安裝



1配套件安裝安裝石材之前,應先把鋁合金槽式掛件用不銹鋼螺栓固定于橫梁上,螺栓與掛件接觸面加彈簧墊片,調整掛件位置,使掛件的凹槽與將要安裝的石材面相平行,并使凹槽絕對水平。

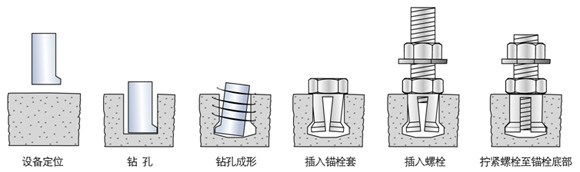

2石材安裝將預先加工好的石材對照施工排版圖,檢查石材與圖是否相符,檢查石材的尺寸與外觀質量,同時對照加工圖檢查加工精度, 如果都符合相應的規范要求,進行石材安裝。石材宜按照自下而上的順序進行,安裝前,工人先對開孔機具進行孔位調試,然后將石材置于上面進行開孔,開孔完畢后將石材置于鋪有柔性材料的石材工作平臺上(工作平臺視石材的尺寸在現場砌筑,以便于工人操作為宜) ,然后在其上安裝背栓與連接件,石材背部背栓處加 3 mm 厚尼龍墊片,然后將連接件固定在背栓上, (保證連接件的水平度一致) 調試好連接件后擰緊螺栓, 由工人將其掛到與橫梁連接的連接件上,然后調試與橫梁連接的連接件,使各掛件受力均勻,石材板面垂直水平,這樣就完成了一塊石材的安裝。如此循環,就可完成整面石材幕墻的安裝。



3構造要求石材與連接件的連接,視石材板尺寸和構造要求可采用一個背栓、二個背栓、四個背栓等,本工法的所有節點圖都是按照四個背栓設計,背栓孔中心距離石材邊不大于250 mm;當為二個背栓連接時,孔中到板頂邊距離不大于400 mm ,到側邊距離不大于300 mm;當采用一個背栓連接時,孔應該位于石材中心,到石材邊不大于300 mm ,如果采用一個或二個背栓連接時,在石材的四個角應加尼龍螺栓頂住石材,使石材板面平穩。連接件凹槽深度與石材板縫的大小除滿足設計要求外,還應該考慮將來石材維修拆裝的方便與石材整體的美觀效果,因此石材連接件的凹槽深度一般與石材板縫相差不大于4 mm ,本工法節點圖中石材板縫為6 mm ,掛件凹槽深度10 mm。



六、石材準確度的控制



在安裝石材時注意控制石材安裝高程累計誤差及控制基準石材完成面。石材高程累計誤差的有效控制方法是在每個樓層彈1m水平基準線，以1m線校核施工誤差，要求一般不超過±2mm，若超出此誤差范圍，則及時在上一層石材安裝時調整。控制每塊石材基準完成面的方法是通過精確的測量放線牙口結構的三維調整功能來保證石材完成面的準確性。



七、石材縫密封



按工程要求進行勾縫打膠工作，打膠前在石材平面邊沿處粘貼美紋紙，以保護打膠時污染石材。勾縫打膠時要求達到橫平豎直、寬窄一致、涂膠均勻。使得膠縫美觀且耐固，采用石材嵌縫用中性硅酮密封膠，以防對石材產生腐蝕。打膠時還要注意天氣情況，杜絕雨天，避免高溫與低溫5℃以下作業，以確保打膠質量。并保證膠縫粗細勻稱，表面美觀流暢。



八、清掃



1整個立面的掛板安裝完畢，必須將掛板清理干凈，并經監理檢驗合格后，方可拆除腳手架。



2柱面陽角部位，結構轉角部位的石材棱角應有保護措施，其他配合單位按規定相應保護。



3防止石材表面的滲透污染。拆改腳手架時，應將石材遮蔽，避免碰撞墻面。



4對石材表面進行有效保護，施工后及時清除表面污物，避免腐蝕性咬傷。易于污染或損壞料的木材或其他膠結材料不應與石料表面直接接觸。



5完工時需要更換有缺陷、斷裂或損傷的石料。更換工作完成后，應用干凈水或硬毛刷對所有石材表面清洗，直到所有塵土、污染物被除。不能使用鋼絲刷、金屬刮削器，在清洗過程中應保護相鄰表面免受損傷；



6在清洗及修補工作完成時，臨時保護措施移去。


另外石材背栓施工之后的交付及驗收標準參考

竣工交付

項目經理及工程技術人員必須按設計要求進行施工，每個步驟施工過程中檢驗員根據標準規范進行檢查，并做好記錄；每個步驟施工完成后由施工隊進行自檢，項目經理復檢，并填寫驗收申請單，報檢驗員驗收。驗收合格后報請甲方及監理驗收，防止將帶有質量向題的工程移交業主。

石材背栓驗收依據

《建筑幕墻》（JGJ3035-1996）
《金屬與石材幕墻工程技術規范》（JGJ133-2001）
《建筑幕墻工程質量檢測標準》（JGJ/T139-2001）
《天然石材產品放射分類控制標準》（JC158-1993）
《干掛石材幕墻用環氧膠粘劑》（JC887-2001）
《建筑幕墻質量驗收標準》（GB50210）
