天然石材因其獨特的紋理、豐富的質感和色彩受廣大建筑師及業主的青睞。常見用于建筑飾面的有花崗石、大理石、石灰石、砂巖、洞石等。

　　在石材幕墻工程中，花崗石因其具有強度高、質量穩定、施工工藝簡便等優點，較之其他石材有更為廣泛的應用。對于花崗石的設計、加工、安裝、檢測國內外有明確的標準和規范。

與花崗石不同，石灰石從地質學的角度來看，屬于沉積巖的一種，起源于其他巖石的碎片和殘骸，這些碎片在各種自然環境因素的作用下壓縮和膠結后形成沉積巖。相對花崗石而言，石灰石的強度較低、離散性較大，在國內較少應用于外墻工程，目前設計規范提及較少。而在歐洲和北美，石灰石獨有的外部效果深受建筑師的青睞，在外墻工程上的應用也較多。石灰石主要成分是碳酸鈣（CaCO3）、鈣鎂碳酸鹽或者碳酸鈣和碳酸鎂的混合物。
石灰石具有許多特點鮮明的自然特征，譬如：方解石的紋路或斑點、化石或者貝殼結構、坑洞、細長的組織、開放紋理、蜂巢結構、鐵斑、類似石灰華的結構以及結晶差異。正是這些特征，使得石灰石具有天然的感官和豐富層次性。
石灰石特性：

　　名稱：石灰石或碳酸鈣；
化學名：Ca(OH)2+CO2--->CaCO3+H2O；
密度：（根據密度可分為三個子類）：
低密度石灰石——密度范圍110~135磅/立方英尺（1,760~2,160千克/立方米）。
中密度石灰石——密度范圍135~160磅/立方英尺（2,160~2,560千克/立方米）。
高密度石灰石——密度大于160磅/立方英尺（2,560千克/立方米）。
上述有關石灰石的主要成分及特點，可以看出石灰石具有密度低、強度低、天然紋理結晶和多孔類等特性。對照國內的有關標準和規范：
《金屬與石材幕墻工程技術規范》（JGJ133-2001）3.2.1條：“幕墻石材宜選用火成巖，石材吸水率應小于0.8%”；3.2.2條：“花崗石板材的彎曲強度應經法定檢測機構檢測確定，其彎曲強度不應小于8.0MPa”。由于此規范發布時間較早，是2001年實施的，除花崗石外，當時尚無對其他石材作規定。
2008年2月1日實施的《建筑幕墻》GB/T 21086-2007中7.2.1.1條：“幕墻用石材宜選用花崗石，可選用大理石、石灰石、石英砂巖等。”
綜上所述，用于外墻的石材推薦采用花崗巖，但石灰石在滿足一定的前提和要求下是可以用于外墻的。首先應針對項目擬采用的石灰石，進行各方面性能的試驗檢測，并采取相應的技術措施。石材須在面板的彎曲強度、吸水率、最小厚度和單塊面積要求等各項均達到國家標準的前提下采用。

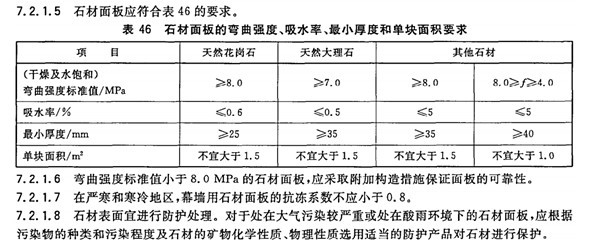

《建筑幕墻》GB/T 21086-2007中7.2.1.5-8條：

　　凍融系數（抗凍系數）：石材在經過凍融循環后，強度有所降低。凍融循環試驗按國家標準GB9966.2進行。凍融循環后的強度與原強度之比稱為凍融系數。用于幕墻的石材，其凍融系數不宜小于0.8 。各項物理性能參數應根據國家抽樣要求擴大一倍或數倍送第三方檢測，對不符合要求的板材不能作為外墻面板。
石材板與支承結構的連接常見有槽式連接、復合連接、蝶式背栓、背栓式連接等。
T型鉤、蝴蝶鉤因不能單獨更換面板，不宜采用。《金屬與石材幕墻工程技術規范》（JGJ133-201X）報批稿中已做出要求：“面板應與支承結構可靠連接；對采用非花崗石石材面板和幕墻高度超過100m的花崗石石材面板宜采用背栓連接。”
背栓式連接石材幕墻已在國內廣泛應用，背卡、背槽連接石材幕墻已有許多工程實例，
石材面板采用背部連接方式的優點是：
（1） 背部連接可以減小石材面板的支承間距，從而減小石板承受的彎曲應力，減薄
板的厚度。
（2）連接可靠，對石板的削弱較小。這就減少了連接部位石材局部破壞的可能性，使石
材面板有較高的抗震能力。
《建筑幕墻》GB/T 21086-2007中7.6條規定：“石材幕墻的面板宜采用便于各板塊獨立安裝和拆卸的支承固定系統，不宜采用T型掛裝系統。”浙江省《建筑幕墻安全技術要求》第3.5條也作出規定：“干掛石材幕墻不得使用斜插入式掛件和T型掛件。”
針對石灰石的特殊性質，應采用背栓、背卡等背部連接方式。石材的厚度不宜小于40mm厚，背栓不小于M6，宜采用M8。
石材幕墻是建筑物外立面的最廣泛的裝飾面材之一，我們在滿足業主和建筑師外立面需要的同時，更也兼顧安全性，耐久性，包括后期維護等。
施工的可行性、施工質量的保障程度，還應考慮經濟上能否接受。對于使用面積較大，高度較高的石灰石幕墻，在確定相應技術處理措施時，宜組織專家進行討論，集思廣益，切實保證技術處理措施的可靠性、可行性等，明確可能的特殊性能檢測要求。特殊工程更要進行工程或石材的“四新論證”。
結合國內外非花崗巖石材幕墻的工程應用情況，常見的主要技術處理措施主要包括:
第一、加強彎曲強度、提高石材的勻質性(注:該技術處理措施可與石材厚度綜合考慮)，常用的方法主要是在石材背部增設一層玻璃纖維膠合層來提高石材的抗彎強度、增加受力的整體性;
第二、在保證石材外表分割尺寸的前提下，加密龍骨、減少受力點間距，從而達到降低石材本身所承受的彎曲強度;
第三、采用不同的表面處理劑來提高石材表面的致密性、降低吸水率、提高石材的抗滲性能及抗凍性能，或耐酸性、耐久性，或提高石材的抗污能力等。石灰石石材面板宜進行六面防水處理。
第四、應認真對待主要部位的細部構造措施，通過構造措施來落實相關技術處理措施，確保處理效果。明確具體的施工要求、特殊性能檢測、驗收標準等。

參考的規范：
《金屬與石材幕墻工程技術規范》GJ133—2001；
《天然飾面石材試驗方法彎曲強度試驗方法》GB9966．2-2001；
《干掛飾面石材及其金屬掛件》JC830-2005；
《天然石灰石建筑板材 》GBT 23453-2009；
《建筑幕墻》GB/T 21086-2007；
《金屬與石材幕墻工程技術規范》（JGJ133-201X）報批稿。

審稿：王永江  王景升
