洞石，學名叫“石灰華”，主要成分是碳酸鈣。由于孔洞很多，所以叫洞石。洞石的形成，要么是在沉積過程中內部形成了很多氣泡，要么是因為沉積過程中有大量的古生物殘骸，然后在水的銷蝕過程中，形成了大量孔洞。

　　二、洞石有哪些種類?

　　洞石大致可歸類為5種：

　　1、米黃類洞石

　　2、木紋米黃類洞石

　　3、象牙白類洞石

　　4、紅洞石

　　5、黑洞石

　　三、洞石應用

　　洞石之美，在于自然、古樸、典雅，因此深受設計師的青睞，被大量采用，多鋪裝應用于室內外墻面，以及室內地面等。

　　四、洞石修補與翻新工程

　　1、項目概況

　　此次案例分享是某銀行總部大廈，地面洞石的污染清洗、光固化、整體研磨、結晶硬化處理工程。總面積：1700平方。

　　(1)石材品種：米黃洞石、木紋米黃洞石、象牙白洞石

　　(2)現場問題：該工程所用洞石，在出廠時已補過膠。鋪裝完后研磨翻新，但由于當時施工人員不懂調膠，致使米黃洞石上補的膠發黑，象牙白洞石上補的膠發青。在鋪裝和結晶養護之后，使用了一段時間。由于洞石多孔、疏松、易破損的特性，使得板材的孔洞中大量的藏污納垢，且有破損、劃痕、光澤度下降等問題，大大影響了裝飾效果。

　　2、技術方案

　　采用“整體清理清洗+光固化處理+整體研磨和結晶”的技術方案，不僅修復石材應用中出現的污染、劃痕、破損，還進行了孔洞填補，和整體研磨結晶處理。實現了“解決問題”和“提升裝飾應用性能”的雙重目的。

　　(1)工程標準：

　　清洗石材孔洞污染，恢復石材自然色澤與紋理。

　　進行整體刮膠和光固化處理，修復孔洞，補膠顏色與石材保持基本一致。

　　結晶硬化處理效果要求：防污防滲，亮而透，潤而厚。表面光澤度≥85度。

　　(2)施工流程：

　　①成品保護

　　為保護周邊物品不受污染，用塑料薄膜將周圍物品覆蓋起來，用美紋紙固定。要求：要保持物品不受清縫過程中灰塵的污染和打磨過程中泥漿的污染。

　　②50#磨片處理

　　此步驟主要目的在于打開地面洞石原有結晶層，方便后續的清理和清洗。這一步驟，有兩種選擇：干磨和水磨。在此對兩種方案進行分析：

　　選擇干磨的主要原因是怕洞石進水，不好處理。但從實際操作中發現，采用干磨，會出現大量粉塵沉入到洞石板材的孔洞里面。這些粉塵，部分可以用抽機抽干凈，但是還有相當量的粉塵是無法清理干凈的。因此不建議干磨。

　　采用水磨：用VD大理石超級磨片50#進行水磨，并在研磨水中按照1:20的比例加入“VD復合硅烷防護劑”，研磨時注意及時抽水。經現場對比，水磨比干磨效果更佳。

　　③用46#仿古研磨刷處理

　　用晶面機，配合46#仿古研磨刷對板材進行處理。目的是：將板材孔洞里原有的膠清理出來；將洞石小孔周圍脆弱部分打掉，留下堅實的部分；并清理掉板材孔洞中的污染物。

　　④風機吹干

　　為增加地面板材干燥速度，用鼓風機列成一排，視場地大小每20~30米一臺風機，朝同一個方向吹風。吹風時注意打開門窗和通風道。

　　⑤刮膠處理（最關鍵的步驟）

　　步驟一：用進口云石膠和色膠調至于石材顏色一致，然后加稀膠增強流動性。

　　步驟二：將調好的膠，用刮板刮兩遍，第一遍先將大空洞刮滿膠，進行填補。

　　步驟三：按照第一步方法，在進口云石膠和色膠中加更多稀膠，調至流動性更強。用刮板對板材小孔進行整體刮膠處理。

　　步驟四：干燥24小時以上。

　　步驟五：用VD-4T研磨機+VD大理石超級磨片150#進行水磨，研磨完畢之后，板材表面開始出現小孔。

　　步驟六：用風機吹干，參考前文方法。

　　步驟七：用刮板將光固化觸變膠涂在板材表面，均勻、密實的進行板材整體刮膠處理。連刮兩遍。

　　步驟八：用光固化機，沿刮膠地方均勻的推過去，光固化膠遇紫外線即干燥。

　　⑥整體研磨處理

　　用VD-4T研磨機，配合VD大理石超級磨片“300#+500#+1000#+2000#+3000#”進行整體研磨處理。整體研磨后平整度要求：2m±1mm;20cm±0mm;整體研磨后光澤度要求：55~60度。

　　⑦封釉處理

　　用VD偏心晶面機+3M4100#百潔墊+VD石材封釉1號、2號進行整體封釉處理。

　　步驟一：用VD石材封釉2號進行打底。

　　步驟二：用VD石材封釉1號、2號以1:1比例混合使用。

　　步驟三：重復上述步驟2~3遍，光澤度達85度以上，且實現“潤、透、亮”的結晶效果，防污防滑，耐磨度一流!

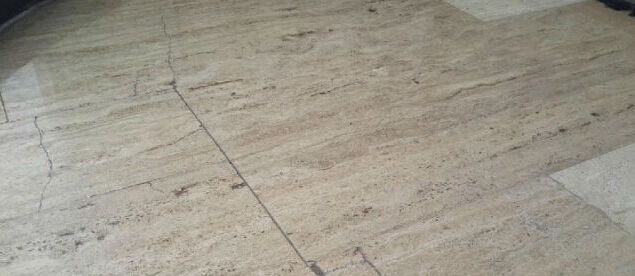

　　3、光固化處理效果展示

　　4、報價分析

　　洞石光固化處理工程，對工人施工技術要求很高；整個工程處理流程較多，因此市場價格相對較高。在這里給出一個參考報價和報價分析，希望對大家有一定的參考價值~
